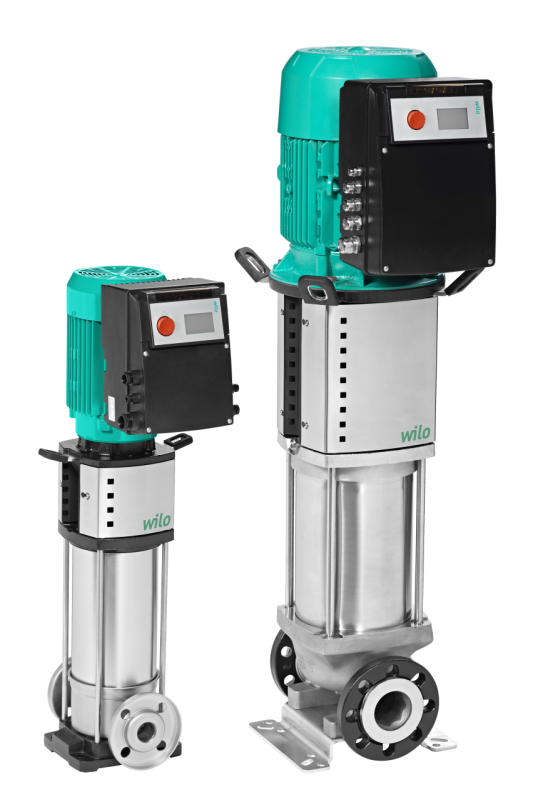

Wilo-Helix VE

Технический паспорт

Схема подключения

Размеры и габаритные чертежи

Габаритный чертеж

Размеры H

Размеры H2

Размеры X

Размеры Г? M

Вес, прим. m

Характеристики

Данные для заказа

Описание изделия

Полный текст

Высокоэффективный высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями, электродвигателем класса IE4 согласно IEC и с встроенным частотным преобразователем с воздушным охлаждением. Встроенный частотный преобразователь позволяет осуществлять плавную регулировку частоты вращения, давления и ПИД-регулировку.

Способы регулирования

• «Регулирование частоты вращения»: вручную с помощью красной кнопки или внешних сигналов
• Постоянное или варьирующееся давление: регулирование давления с помощью датчика, установка заданного значения с помощью красной кнопки или внешних сигналов
• ПИД-регулирование: регулирование других постоянных величин (температура, расход, давление и т. д.) с помощью датчика, установка заданного значения с помощью красной кнопки или внешних сигналов

Электронный модуль предлагает различные защитные функции. К ним относятся: защита от перегрузки, определение отсутствия воды, повышенного/пониженного сетевого напряжения, высокой температуры окружающей среды, отсутствия фазы, блокировки насоса, короткого замыкания. Сообщения об ошибках выводятся на дисплей.

Вход:

• In1: вход сигнала датчика 4–20 мА, 0–10 В, 0–20 мА или 2–10 В
• In2: вход заданного значения 0–20 мА, 0–10 В, 4–20 мА или 2–10 В

Выход:

• Доступен выход напряжения +24 В с макс. нагрузочной способностью контактов 50 мА
• Беспотенциальная обобщенная сигнализация неисправности и рабочего состояния
• Внешний режим ВКЛ./ВЫКЛ. Информационный обмен через инфракрасный порт
• Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Вал насоса и вал электродвигателя соединены друг с другом посредством продольно-свертной муфты. Отдельный подшипник качения соединительного элемента гарантирует оптимальное восприятия осевых усилий. Специальные прочно смонтированные проушины для транспортировки облегчают установку насоса.

Насос подходит для водоснабжения, водораспределения и повышения давления, промышленных циркуляционных систем, технологической воды, контуров циркуляции охлаждающей воды. Его также можно использовать в моечных установках, в системах орошения.

Особенности/преимущества продукции

• Простое управление и настройка с помощью красной кнопки с функцией блокировки и с помощью экрана
• Оптимизированная по КПД высокоэффективная гидравлическая часть 2D/3D, изготовленная методом лазерной сварки, с оптимизированными гидродинамическими параметрами и показателями удаления газа
• Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
• Гидравлическая часть с оптимизированными гидродинамическими параметрами и показателями удаления газа
• Корпус насоса с оптимизированными гидродинамическими параметрами и значением допускаемого кавитационного запаса (NPSH)
• Удобная для техобслуживания конструкция
• Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью, (версия EPDM)

Комплект поставки

• Многоступенчатый высоконапорный центробежный насос Wilo-Helix VE
• Инструкция по монтажу и эксплуатации
• Исполнение PN16 с овальными фланцами: контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения

Указания по компоновке

• Серия Helix VE оснащена стандартным торцовым уплотнением.
• Для вариантов исполнения насосов PN16 и PN25 имеется возможность заказа в качестве принадлежностей круглых контрфланцев из серого чугуна или высокосортной стали, винтов, гаек и уплотнений.
• Опционально – вставные IF-модули
• Датчики доступны в качестве дополнительных принадлежностей
• Комплекты байпаса доступны в качестве дополнительных принадлежностей
