Wilo-Helix VE

Описание серии

Аналогично рисунку

Xарактеристики согласно ISO 9906: 2012-3B

Тип

Электронно регулируемые, нормальновсасывающие многоступенчатые высоконапорные центробежные насосы вертикального исполнения с встроенными подключениями

Применение

• Водоснабжение и повышение давления
• Промышленные циркуляционные установки
• Технологическая вода
• Контуры охлаждающей воды
• Установки пожаротушения
• Моечные установки
• ирригации

Обозначение

Особенности/преимущества продукции

• Многоступенчатый высококачественный насос из нержавеющей стали с регулируемой частотой вращения, гидравликой 2D/3D и стандартным электродвигателем
• Оптимизированная конструкция для удобства управления, транспортировки и установки с ручками для переноски, фонарем и регулируемыми свободными фланцами
• Удобный в использовании дисплей с технологией «красная кнопка» и полнотекстовым меню
• Вставные IF-модули для быстрого обмена данными с системой управления зданием
• Быстрое техническое обслуживание благодаря инновационным скользящим торцевым уплотнениям в виде картриджа и проставкам
• Низкая стоимость жизненного цикла благодаря новой конструкции Helix.

Технические характеристики

• Минимальный индекс эффективности (MEI) ≥ 0,7

• Электроподсоединение:
  • 3~ 50 Гц: 400 В +/-10%
  • 3~ 60 Гц: 380 В +/-10%
  • 3~ 60 Гц: 480 В +/-10%
• Диапазон температуры перекачиваемых жидкостей:
  • Helix VE 2 – 16 (EPDM): от -30 до 120 В°C (130 В°C по запросу)
  • Helix VE 2 – 16 для агрессивных перекачиваемых жидкостей (FKM): от --15 до 90 В°C
  • Helix VE22 – 52 (EPDM): от -20 до 120 В°C (130 В°C по запросу)
  • Helix VE22 – 52 для агрессивных перекачиваемых жидкостей (FKM): от -15 до 90 В°C (от -30 до 120 В°C с уплотнением из EPDM по заказу)
• Макс. рабочее давление: 16/25 бар
• Класс защиты: IP 55
• Макс. температура окружающей среды: +40 В°C (более широкий диапазон температур по запросу)
• Доступные модели:
  • Helix VE 2 – 16: PN 16 с овальными фланцами, PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005 (муфта Victaulic по запросу)
  • Helix VE 22 – 52: PN 16 и PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005

Оснащение/функции

• Рабочие колеса, ведущие колеса и ступенчатый корпус из нержавеющего материала

Материалы

Helix VE 2, 4, 6, 10, 16:

Стандартная версия

• Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
• Корпус насоса из нержавеющей стали 1.4301 (AISI 304)
• Опорная рама и фонарь EN-GJL-250 (катафорезное покрытие)
• Вал из нержавеющей стали 1.4301 (AISI 304) или1.4462 (AISI 318LN) (в зависимости от исполнения)
• Втулка под скользящим торцовым уплотнением 1.4404 (316L)
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Трубный кожух из нержавеющей стали 1.4301 (AISI 304)

Для агрессивных перекачиваемых жидкостей

• Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404 (316L)
• Корпус насоса из нержавеющей стали 1.4404 (316L)
• Вал из нержавеющей стали 1.4404 (316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
• Втулка под скользящим торцовым уплотнением 1.4404 (316L)
• Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
• Трубный кожух из нержавеющей стали 1.4404 (316L)

Helix VE 22, 36, 52:

Стандартная версия

• Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
• Корпус насоса из нержавеющей стали или серого чугуна EN-GJL 250 с катафорезным покрытием, свободный фланец из чугуна с шаровидным графитом EN-GJS 400 для Helix VE 36-52.
• Вал из нержавеющей стали 1.4301 (AISI 431)
• Втулка под скользящим торцовым уплотнением 1.4404 (316L)
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Трубный кожух из нержавеющей стали 1.4301 (AISI 304)

Для агрессивных перекачиваемых жидкостей

• Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4404 (316L)
• Корпус насоса: все соприкасающиеся с перекачиваемой жидкостью части из нержавеющей стали 1.4409 (316L); свободные фланцы из серого чугуна EN-GJL 250 с катафорезным покрытием для Helix VE 22/из чугуна с шаровидным графитом EN-GJS 400 для Helix VE 36-52.
• Опорная рама из нержавеющей стали 1.4301 (AISI 304)
• Вал из нержавеющей стали 1.4404 (316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
• Втулка под скользящим торцовым уплотнением 1.4404 (316L)
• Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
• Напорный кожух из нержавеющей стали 1.4404 (316L)

Комплект поставки

• Многоступенчатый высоконапорный центробежный насос Helix VE
• Инструкция по монтажу и эксплуатации
• Helix VE 2 – 16 (исполнение PN16 с овальными фланцами): контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

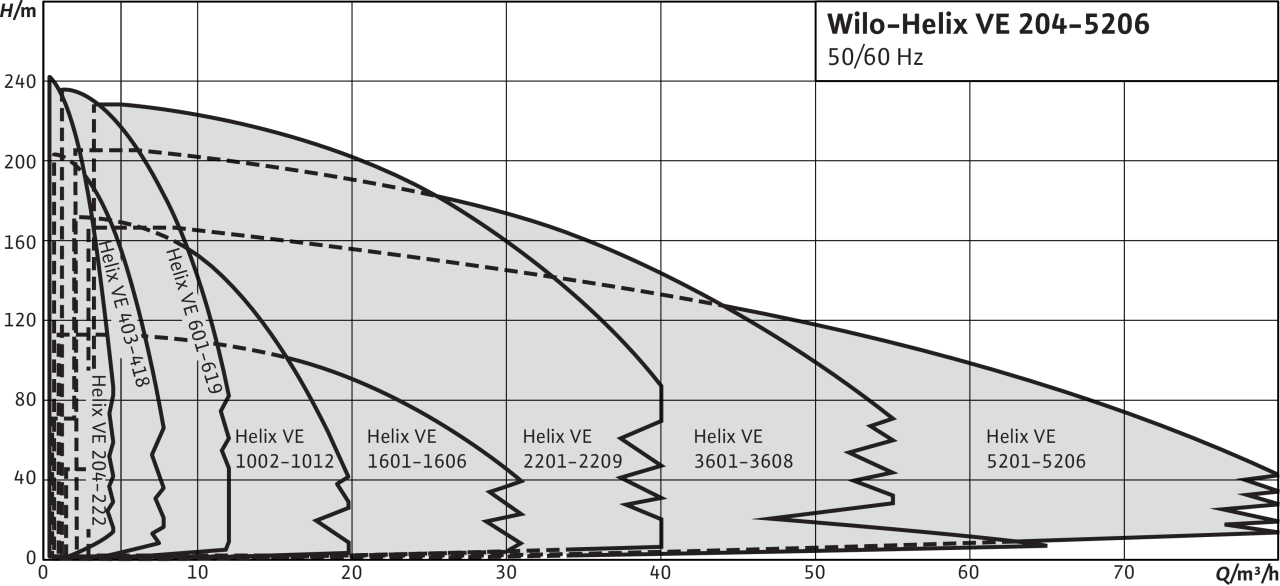

Рабочее поле

Характеристики Индекс минимальной эффективности (MEI): ≥0,7

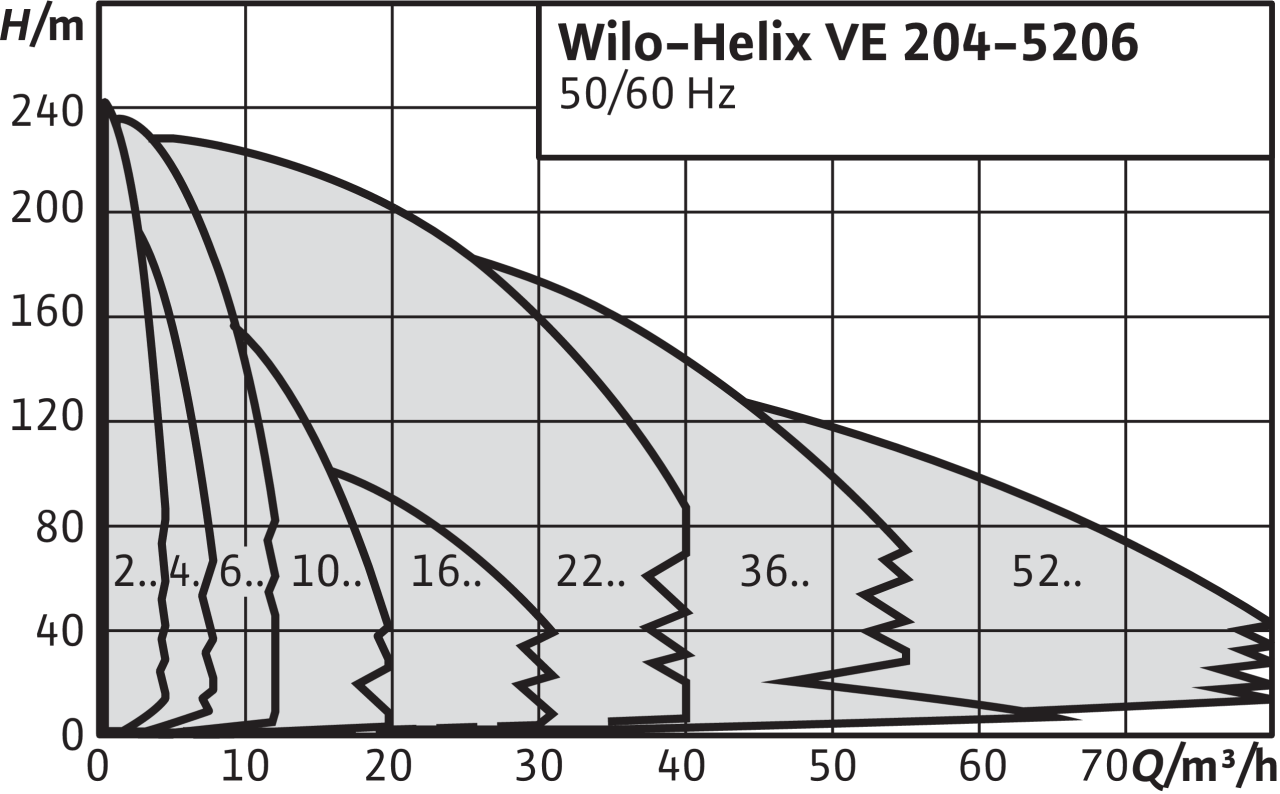

Xарактеристики согласно ISO 9906: 2012-3B
