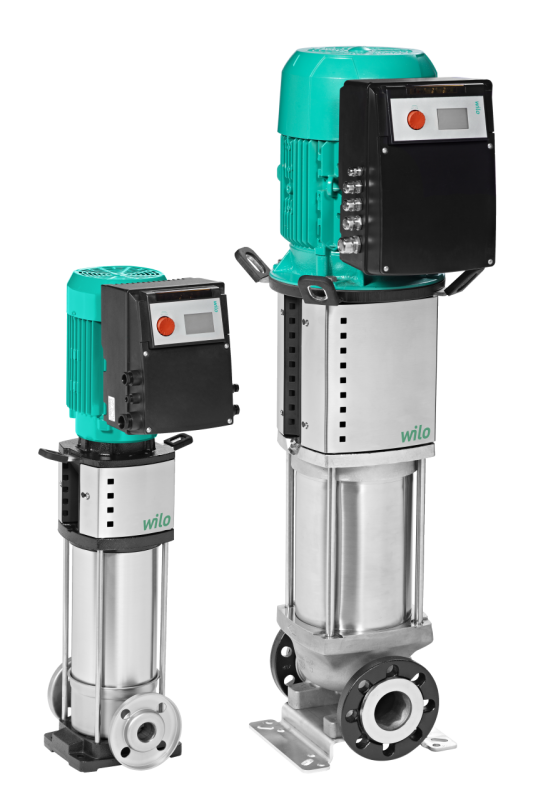

Helix VE 208 M13-1/25/E/KS
Производитель —
Оценка (средняя 4)
Технический паспорт Схема подключения Мощность Температура перекачиваемой жидкости T -30...+120 В°C Температура окружающей среды, макс. T 40 В°C Максимальное рабочее давление p max 25 бар Минимальный индекс эффективности (MEI) ...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Helix VE 208 M13-1/25/E/KS
Технический паспорт
Схема подключения
| Мощность | |
|---|---|
| Температура перекачиваемой жидкости T | -30...+120 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Максимальное рабочее давление pmax | 25 бар |
| Минимальный индекс эффективности (MEI) | |
| Минимальный индекс эффективности (MEI) | ≥ 0.40 |
| Мотор | |
| Класс изоляции | F |
| Степень защиты | IP 55 |
| Подключение к сети | 1~220/230/240 В, 50/60 Гц |
| Номинальная мощность электродвигателя P2 | 1.1 кВт |
| Потребляемая мощность P1 | 1.5 кВт |
| Номинальный ток 1~230 В, 50 Гц IN | 12.4 A |
| Nominal current 1~240 V, 60 Hz I | 12.1 A |
| Nominal current 1~220 V, 60 Hz I | 12.7 A |
| КПД электродвигателя ηm 50% | 78,8 % |
| КПД электродвигателя ηm 75% | 80,8 % |
| КПД электродвигателя ηm 100% | 79,8 % |
| Подключения | |
| Номинальный внутренний диаметр фланца (с напорной стороны) | DN 25 |
| Номинальный внутренний диаметр фланца (на стороне всасывания) | DN 25 |
| Уровень номинального давления (с напорной стороны) PN | PN 25 |
| Уровень номинального давления (на стороне всасывания) PN | PN 25 |
| Материалы | |
| Рабочее колесо | 1.4307 [AISI304L] |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4301 [AISI304] |
| Статическое уплотнение | EPDM |
| Mechanical seal | U3BE3GG |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | Helix VE 208 M13 |
| Арт.-№ | 4204029 |
| Вес, прим. m | 37.0 кг |
Размеры и габаритные чертежи
Габаритный чертеж
Размеры H
774 ммРазмеры H2
542 ммРазмеры X
205 ммРазмеры Г? M
170 ммВес, прим. m
37 кгХарактеристики
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | Helix VE 208 M13 |
| Арт.-№ | 4204029 |
| Номер EAN | 4048482618487 |
| Цвет | Зелено-серебристый |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 37 |
| Длина (нетто) mm | 455 |
| Ширина (нетто) mm | 212 |
| Высота (нетто) mm | 774 |
| Вес (брутто) kg | 51 |
| Длина (брутто) mm | 1200 |
| Ширина (брутто) mm | 400 |
| Высота (брутто) mm | 600 |
| Вид упаковки | Картон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст
Высокоэффективный высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями и с встроенным частотным преобразователем с воздушным охлаждением. Встроенный частотный преобразователь позволяет осуществлять плавную регулировку частоты вращения и давления.
Способы регулирования
- Режим 1: ручное регулирование частоты вращения с помощью потенциометра
- Режим 2: регулирование давления с помощью сигнала датчика от 4 до 20 мА или 0–10 В, установка заданного значения с помощью потенциометра или внешних сигналов 0–10 В или 0–20 мА
- Режим 3: регулирование частоты вращения с помощью внешнего сигнала от 0 до 20 мА или 0–10 В
На электронном модуле имеется устойчивый к короткому замыканию выход напряжения +24 В с макс. нагрузочной способностью контактов 30 мА. Модуль оснащен беспотенциальными контактами для SSM, а также красными и зелеными светодиодами для сигнала ВКЛ./ВЫКЛ.
Вал насоса и вал электродвигателя соединены друг с другом посредством продольно-свертной муфты. Отдельный подшипник качения соединительного элемента гарантирует оптимальное восприятия осевых усилий. Специальные прочно смонтированные проушины для транспортировки облегчают установку насоса.
Насос подходит для водоснабжения и повышения давления, промышленных циркуляционных систем, технологической воды, контуров циркуляции охлаждающей воды. Его также можно использовать в системах пожаротушения, моечных установках, в системах орошения.
Особенности/преимущества продукции
- Оптимизированная по КПД высокоэффективная гидравлическая часть 2D/3D, изготовленная методом лазерной сварки, с оптимизированными гидродинамическими параметрами и показателями удаления газа
- Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
- Гидравлическая часть с оптимизированными гидродинамическими параметрами и показателями удаления газа
- Корпус насоса с оптимизированными гидродинамическими параметрами и значением допускаемого кавитационного запаса (NPSH)
- Удобная для техобслуживания конструкция
- Разрешение к применению в питьевом водоснабжении для всех деталей, контактирующих с перекачиваемой жидкостью (версия EPDM)
Комплект поставки
- Многоступенчатый высоконапорный центробежный насос Wilo-Helix VE
- Инструкция по монтажу и эксплуатации
- Исполнение PN16 с овальными фланцами: контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения
Указания по компоновке
- Серия Helix VE оснащена для простоты обслуживания удобным в обращении торцовым уплотнением (X-Seal) в картриджном исполнении и стандартным уплотнением.
- Для вариантов исполнения насосов PN16 и PN25 имеется возможность заказа в качестве принадлежностей круглых контрфланцев из серого чугуна или высокосортной стали, винтов, гаек и уплотнений.
- Датчики доступны в качестве дополнительных принадлежностей
- Комплекты байпаса доступны в качестве дополнительных принадлежностей
| Мощность | |
|---|---|
| Температура перекачиваемой жидкости T | -30...+120 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Максимальное рабочее давление pmax | 25 бар |
| Минимальный индекс эффективности (MEI) | |
| Минимальный индекс эффективности (MEI) | ≥ 0.40 |
| Мотор | |
| Класс изоляции | F |
| Степень защиты | IP 55 |
| Подключение к сети | 1~220/230/240 В, 50/60 Гц |
| Номинальная мощность электродвигателя P2 | 1.1 кВт |
| Потребляемая мощность P1 | 1.5 кВт |
| Номинальный ток 1~230 В, 50 Гц IN | 12.4 A |
| Nominal current 1~240 V, 60 Hz I | 12.1 A |
| Nominal current 1~220 V, 60 Hz I | 12.7 A |
| КПД электродвигателя ηm 50% | 78,8 % |
| КПД электродвигателя ηm 75% | 80,8 % |
| КПД электродвигателя ηm 100% | 79,8 % |
| Подключения | |
| Номинальный внутренний диаметр фланца (с напорной стороны) | DN 25 |
| Номинальный внутренний диаметр фланца (на стороне всасывания) | DN 25 |
| Уровень номинального давления (с напорной стороны) PN | PN 25 |
| Уровень номинального давления (на стороне всасывания) PN | PN 25 |
| Материалы | |
| Рабочее колесо | 1.4307 [AISI304L] |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4301 [AISI304] |
| Статическое уплотнение | EPDM |
| Mechanical seal | U3BE3GG |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | Helix VE 208 M13 |
| Арт.-№ | 4204029 |
| Вес, прим. m | 37.0 кг |
