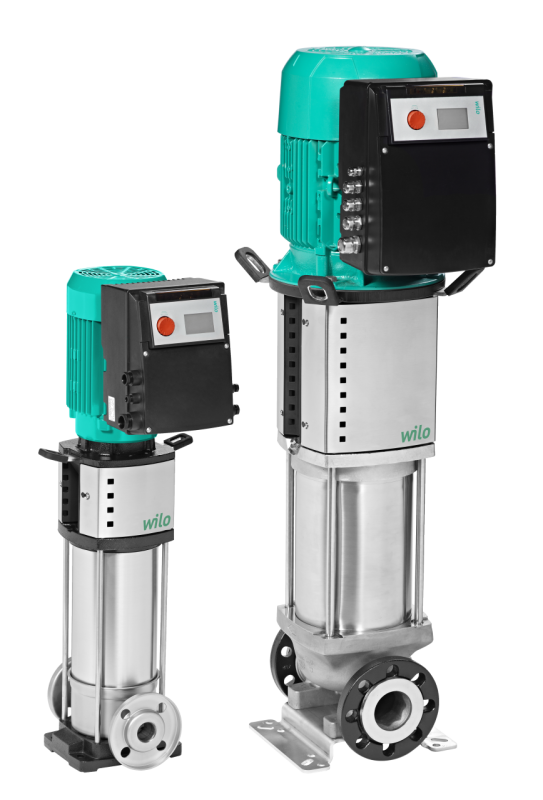

Helix VE 2208-1/16/E/KS
Производитель —
Оценка (средняя 3)
Технический паспорт Схема подключения Мощность Температура перекачиваемой жидкости T -20...+120 В°C Температура окружающей среды, макс. T 50 В°C Максимальное рабочее давление p max 25 бар Минимальный индекс эффективности (MEI) ...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Helix VE 2208-1/16/E/KS
Технический паспорт
Схема подключения
| Мощность | |
|---|---|
| Температура перекачиваемой жидкости T | -20...+120 В°C |
| Температура окружающей среды, макс. T | 50 В°C |
| Максимальное рабочее давление pmax | 25 бар |
| Минимальный индекс эффективности (MEI) | |
| Минимальный индекс эффективности (MEI) | ≥ 0.70 |
| Мотор | |
| Класс изоляции | F |
| Степень защиты | IP 55 |
| Подключение к сети | 3~380/400/460 В, 50/60 Гц |
| Номинальная мощность электродвигателя P2 | 18.5 кВт |
| Потребляемая мощность P1 | 20.6 кВт |
| Номинальный ток 3~400 В, 50 Гц IN | 33.1 A |
| Nominal current 3~380 V, 60 Hz I | 31.8 A |
| Nominal current 3~460 V, 60 Hz I | 28.8 A |
| КПД электродвигателя ηm 50% | 89,4 % |
| КПД электродвигателя ηm 75% | 90,6 % |
| КПД электродвигателя ηm 100% | 91,1 % |
| Подключения | |
| Номинальный внутренний диаметр фланца (с напорной стороны) | DN 50 |
| Номинальный внутренний диаметр фланца (на стороне всасывания) | DN 50 |
| Уровень номинального давления (с напорной стороны) PN | PN 25 |
| Уровень номинального давления (на стороне всасывания) PN | PN 25 |
| Материалы | |
| Рабочее колесо | 1.4307 [AISI304L] |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4057 [AISI431] |
| Статическое уплотнение | EPDM |
| Mechanical seal | U3BE3GG |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | Helix VE 2208 |
| Арт.-№ | 4198858 |
| Вес, прим. m | 223.0 кг |
Размеры и габаритные чертежи
Габаритный чертеж
Размеры H
1461 ммРазмеры H2
944 ммРазмеры X
438 ммРазмеры Г? M
305 ммВес, прим. m
223 кгХарактеристики
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | Helix VE 2208 |
| Арт.-№ | 4198858 |
| Номер EAN | 4048482567457 |
| Цвет | Зелено-серебристый |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 223 |
| Длина (нетто) mm | 300 |
| Ширина (нетто) mm | 296 |
| Высота (нетто) mm | 1461 |
| Вес (брутто) kg | 273 |
| Длина (брутто) mm | 2010 |
| Ширина (брутто) mm | 630 |
| Высота (брутто) mm | 740 |
| Вид упаковки | Одноразовый поддон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст
Высокоэффективный высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями, электродвигателем класса IE4 согласно IEC и с встроенным частотным преобразователем с воздушным охлаждением. Встроенный частотный преобразователь позволяет осуществлять плавную регулировку частоты вращения, давления и ПИД-регулировку.
Способы регулирования
- «Регулирование частоты вращения»: вручную с помощью красной кнопки или внешних сигналов
- Постоянное или варьирующееся давление: регулирование давления с помощью датчика, установка заданного значения с помощью красной кнопки или внешних сигналов
- ПИД-регулирование: регулирование других постоянных величин (температура, расход, давление и т. д.) с помощью датчика, установка заданного значения с помощью красной кнопки или внешних сигналов
Электронный модуль предлагает различные защитные функции. К ним относятся: защита от перегрузки, определение отсутствия воды, повышенного/пониженного сетевого напряжения, высокой температуры окружающей среды, отсутствия фазы, блокировки насоса, короткого замыкания. Сообщения об ошибках выводятся на дисплей.
Вход:
- In1: вход сигнала датчика 4–20 мА, 0–10 В, 0–20 мА или 2–10 В
- In2: вход заданного значения 0–20 мА, 0–10 В, 4–20 мА или 2–10 В
Выход:
- Доступен выход напряжения +24 В с макс. нагрузочной способностью контактов 50 мА
- Беспотенциальная обобщенная сигнализация неисправности и рабочего состояния
- Внешний режим ВКЛ./ВЫКЛ. Информационный обмен через инфракрасный порт
- Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием
Вал насоса и вал электродвигателя соединены друг с другом посредством продольно-свертной муфты. Отдельный подшипник качения соединительного элемента гарантирует оптимальное восприятия осевых усилий. Специальные прочно смонтированные проушины для транспортировки облегчают установку насоса.
Насос подходит для водоснабжения, водораспределения и повышения давления, промышленных циркуляционных систем, технологической воды, контуров циркуляции охлаждающей воды. Его также можно использовать в моечных установках, в системах орошения.
Особенности/преимущества продукции
- Простое управление и настройка с помощью красной кнопки с функцией блокировки и с помощью экрана
- Оптимизированная по КПД высокоэффективная гидравлическая часть 2D/3D, изготовленная методом лазерной сварки, с оптимизированными гидродинамическими параметрами и показателями удаления газа
- Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
- Гидравлическая часть с оптимизированными гидродинамическими параметрами и показателями удаления газа
- Корпус насоса с оптимизированными гидродинамическими параметрами и значением допускаемого кавитационного запаса (NPSH)
- Удобная для техобслуживания конструкция
- Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью, (версия EPDM)
Комплект поставки
- Многоступенчатый высоконапорный центробежный насос Wilo-Helix VE
- Инструкция по монтажу и эксплуатации
Указания по компоновке
- Серия Helix VE оснащена удобным в обращении торцовым уплотнением (X-Seal) в картриджном исполнении и стандартным уплотнением.
- Для вариантов исполнения насосов PN16 и PN25 имеется возможность заказа в качестве принадлежностей круглых контрфланцев из серого чугуна или высокосортной стали, винтов, гаек и уплотнений.
- Сменная муфта обеспечивает быструю и простую замену торцового уплотнения без демонтажа электродвигателя (электродвигатели мощностью от 5,5 кВт).
- Опционально – вставные IF-модули
- Датчики доступны в качестве дополнительных принадлежностей
- Комплекты байпаса доступны в качестве дополнительных принадлежностей
