Кабели Герда-КВ, КВК, КВБ, КП и модификации

Универсальный кабель (монтажный, контрольный, связи) для промышленных сетей передачи данных по ТУ 3581-019-76960731-2010 ГЕРДА-КВ (без брони) и ГЕРДА-КВК, ГЕРДА-КВБ (в броне)

Кабельный завод «Донкабель» — система менеджмента качества сертифицирована по ISO 9001

Кабель ГЕРДА-КВ (КВК, КВБ) по ТУ 3581-019-76960731-2010 разработан и выпускается взамен устаревшего кабеля ГЕРДА-КВ (КВК) по ТУ16.К13-033-2005, который перестал удовлетворять требованиям нового ГОСТ Р МЭК 60079-14-2008 на электрооборудование во взрывоопасных средах и ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности». Кабель ГЕРДА-КВ (КВК, КВБ) по ТУ 3581-019-76960731-2010 имеет ряд преимуществ перед устаревшим кабелем, что подтверждается Актом экспертизы №   2195 ФГУ «Ростовский ЦСМ». Например, добавлены следующие исполнения кабелей:

• огнестойкие «нг-FRLS» и «нг-FRHF»,
• с оболочкой, устойчивой к воздействию солнечного излучения «УФ»,
• с экраном витых пар из алюмофлекса,
• с электрически изолированными между собой экранами пар и т.д.

Кабели марок ГЕРДА-КВ (без брони), ГЕРДА-КВК (в броне из стальных оцинкованных проволок) и ГЕРДА-КВБ (в броне из стальных оцинкованных лент) предназначены для формирования цифровых информационных шин, подключения датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, по интерфейсу RS-485, RS-482, RS-422, в системах Foundation Fieldbus, PROFIBUS, HART, Ethernet и других, требующих использование «витой пары» в качестве канала приема/передачи данных.

Кабели предназначены для стационарной прокладки внутри и снаружи поме- щений при условии защиты от прямого воздействия солнечной радиации, на полках, в лотках, коробах, каналах, туннелях, земле (траншеях), в местах под- верженных воздействию блуждающих токов. Кабели могут применяться во взрывоопасных зонах классов 0, 1, 2 (согласно ГОСТ Р 51330.13-99 и ГОСТ Р МЭК 60079-14-2008), а также в системах безопасности АЭС.

• Медная луженая многопроволоч- ная жила не ниже 3-го класса; циф- ровая или цветовая маркировка жил
• Каждая «витая» пара может быть в отдельном и в общем экране
• Сечение от 0,35мм² до 2,5мм², число пар от 1 до 44
• Широкий температурный диапазон применения от -60° до +70°С
• Кабель с индексом «нг-FRLS» и «нг-FRHF» — огнестойкий
• Кабель с индексом «УФ» — устой- чивый к солнечному излучению
• Применяются новые материалы – «нг-LS», «нг-HF»
• Применяется технология защиты кабеля от проникновения влаги
• Широкая область применения, включая все взрывоопасные зоны

Особенности конструкции, материалы и исполнения

Кабели выпускаются с медными лужеными многопроволочными жилами не ниже 3-го класса. Шаг скрутки жил в пару не более 60мм. Кабели с обозначением материала «В» изготавливаются из ПВХ пластикатов, с индексом «нг» — из ПВХ композиции пониженной горючести, а с индексом «нг-LS» — понижен- ной пожароопасности и низким уровнем дымо- газовыделения. Изоляция и оболочка кабелей с обозначением «П» изготавливается из полимерных компо- зиций и не содержит галогенов ( «нг-HF»). Изоляция кабелей с обозначением «Пс» изготавливается из сшитого полиолефина и полностью удовлетворяет стандартам «RS» по волновому сопротивлению (120 Ом). Кабели могут выпускаться огнестойкими ( «FR»). Каждая витая пара может иметь отдельный экран в виде оплетки из медных луженых проволок или алюмофлекса с луженой дренажной жилой. Экраны пар могут быть электрически изолированы между собой. Если витые пары не имеют отдельных экранов, то накладывается общий экран в виде оплетки из медной проволоки. Поверх сердечника кабеля накладывается водоблокирующая лента для предотвращения продольного распространения влаги в случае повреждения внешней оболочки. Все кабели имеют круглое поперечное сечение и подложку, получен- ную методом экструзии – поэтому полностью удовлетворяют требованиям п.п.9.3.1 ГОСТ Р МЭК 60079-14-2008.

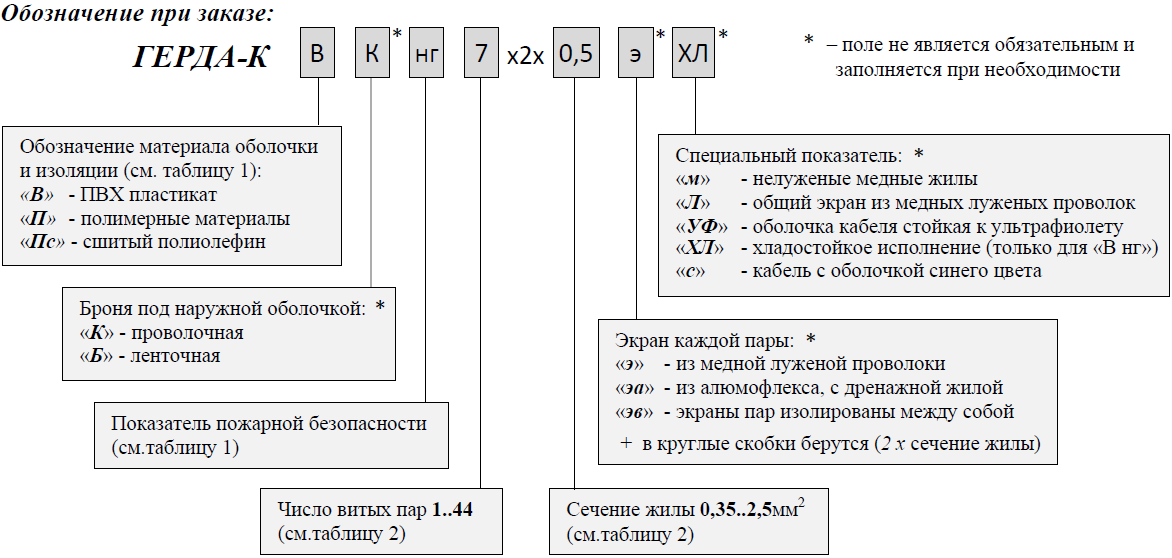

Пример обозначения при заказе: «Кабель ГЕРДА-КВКнг 7х (2х0,5)э ХЛ ТУ3581-019-76960731-2010» – кабель монтажный парной скрутки с медными лужеными жилами, с 7-ью экранированными парами жил номиналь- ным сечением 0,5м м² , изоляция жил из ПВХ, оболочка из поливинилхлоридной композиции пониженной горючести, экран пар из медной луженой проволоки, под наружной оболочкой броня из стальных оцинкованных проволок, кабель хладостойкого исполнения, температура эксплуатации от –60° до +70°С.

Таблица 1

Огнестойкий кабель (индекс «нг-FRHF», «нг-FRLS»)

У огнестойкого кабеля (с индексом «нг-FRHF», «нг-FRLS»,) токопроводящая жила под изоляцией имеет обмотку из двух слюдосодержащих лент. Кабель не менее 90 минут сохраняет работоспособность в условиях воздействия откры- того пламени и температуры не менее +750°С. В случае пожара это помогает избежать аварийного отключения напряжения. Требования к применению огнестойких кабелей в цепях систем пожарной сигнализации, аварийного освещения, дымоудаления, в эл.цепях пожарных насосов, лифтов и т.п. изложены в ГОСТ Р 53315-2009 и «Техниче- ском регламенте о требованиях пожарной безопасности» от 22 июля 2008г. № 123-Ф3

Изготовление кабелей по спецзаказу

По спецзаказу возможно изготовление кабелей:

• с цветной внешней оболочкой (красной, желтой или другого цвета),
• с комбинированным сечением пар,
• кабели комбинированной передачи – в одном кабеле одновременно передается электрическая энергия (по токо- проводящим жилам) и оптические сигналы (по оптическим волокнам).

Номинальное сечение жил и число витых пар

Таблица 2

Технические характеристики кабеля

Таблица 3

Электрические параметры кабелей ГЕРДА-КВ, ГЕРДА-КВК и ГЕРДА-КВБ (справочные данные)

Таблица 4 Коэффициент затухания и волновое сопротивление при температуре 20°С

Таблица 5  Коэффициент затухания и волновое сопротивление при температуре 20°С

Таблица 6 Максимальная рабочая емкость и индуктивность пары при температуре 20°С, пересчитанные на 1 км дли- ны кабеля

Таблица 7 Максимальное отношение индуктивности к сопротивлению и максимальное сопротивление пары при тем- пературе 20°С, пересчитанные на 1 км длины кабеля

Примечание

Данные, приведенные в таблице 6 и таблице 7 необходимы для использования кабеля в искробезопасных электриче- ских цепях.
