Кабель Универсальный ИНструментальный КУИН по ТУ 3581-010-76960731-2008 – контрольный, управления, монтажный, измерительный, в том числе не распространяющий горение «нг“,“нг-LS», «нг-HF», огнестойкий «нг-FR», «нг-FRLS» и «нг-FRHF», масло-бензостойкий, стойкий к воздействию солнечного излучения и ультрафиолета «УФ», в броне и без брони

ООО «Донкабель» — система менеджмента качества сертифицирована по ISO 9001

Кабели КУИН предназначены для применения в цепях управления, контроля и сигнализации, межприборных соединений, формирования цифровых информа- ционных шин, в качестве измерительных проводов для термометров сопротив- ления (скрученные «двойки», «тройки» и «четверки» для 2-х, 3-х и 4-х провод- ной схемы подключения). Кабели предназначены для стационарной и подвиж- ной прокладки внутри и снаружи помещений при условии защиты от прямого воздействия солнечной радиации, на полках, в лотках, коробах, каналах, тунне- лях, земле (траншеях), в местах подверженных воздействию блуждающих токов.

Кабели в исполнении «УФ» могут быть проложены на открытом воздухе без защиты от солнечного излучения. Кабели могут применяться во взрывоопасных зонах классов 0, 1, 2 (согласно ГОСТ Р МЭК 60079-14-2008), а также в системах безопасности АЭС.

Особенности конструкции, материалы и исполнения

Кабели КУИН с обозначением материала изоляции и оболочки «В», «П» и «Пс» выпускаются с медными многопроволочными жилами 3-го, а с обозначением «Т» – 4-го класса. Кабели с обозначением материала «В» изготавливаются из ПВХ пластикатов, с индексом «нг» — из ПВХ композиции не распространяющей горение, а с индексом «нг-LS» — пониженной пожароопасности и низким уровнем дымо- газовыделения. Изоляция и оболочка кабелей с обозначением «П» изготавливается из полимерных композиций и не содержит галогенов ( «нг-HF»), изоляция кабелей с обозначением «Пс» изготавливается из сшитого полиолефи- на и полностью удовлетворяет стандартам «RS» по волновому сопротивлению (120 Ом). У кабелей с обозначением материала «Т» изоляция и оболочка изго- тавливается из термопластичных эластомеров, поэтому кабели обладают повышенной гибкостью и расширенным диапазоном рабочих температур. Все кабе- ли могут выпускаться огнестойкими ( «FR»).

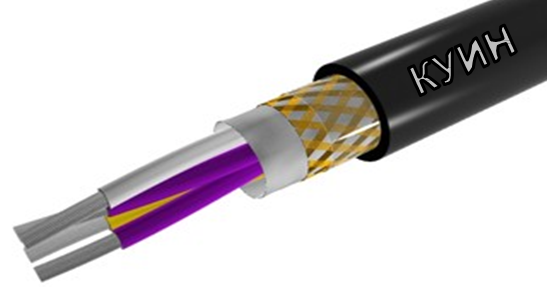

Кабели производятся общей скруткой или скруткой элементарных пучков (пар, троек, четверок). Кабели могут иметь общий экран и/или отдельный экран каж- дой скрученной пары (тройки, четверки) в виде оплетки из медных проволок или алюмофлекса (фольгированная пленка), либо быть вообще без экрана. Поверх сердечника кабеля наложена водоблокирующая лента для предотвращения продольного распространения вла- ги. Все кабели имеют круглое поперечное сечение и подложку, полученную методом экструзии – поэтому полностью удовлетворяют требованиям п.п.9.3.1 ГОСТ Р МЭК 60079-14-2008.

  • Медная многопроволочная жила 3-го или 4-го класса; скрученные пары, тройки, четверки; цифровая или цветовая маркировка жил
  • Каждая скрученная пара (тройка, четвер- ка) может быть в отдельном и в общем экране
  • Сечение от 0,35мм² до 4мм², число жил от 1 до 61, пар от 1 до 44, троек от 1 до 24, четверок от 1 до 14
  • Широкий температурный диапазон применения от -60° до +200°С
  • Кабель со специальным показателем «М» — масло-бензостойкий
  • Кабель с индексом «FR» — огнестойкий
  • Кабель с индексом «УФ» — устойчивый к солнечному излучению
  • Применяются новые материалы – «нг-LS», «нг-HF»
  • Применяется технология защиты кабеля от проникновения влаги
  • Широкая область применения, включая все взрывоопасные зоны
  • Комбинированный кабель – медные жилы и оптические волокна в одном кабеле

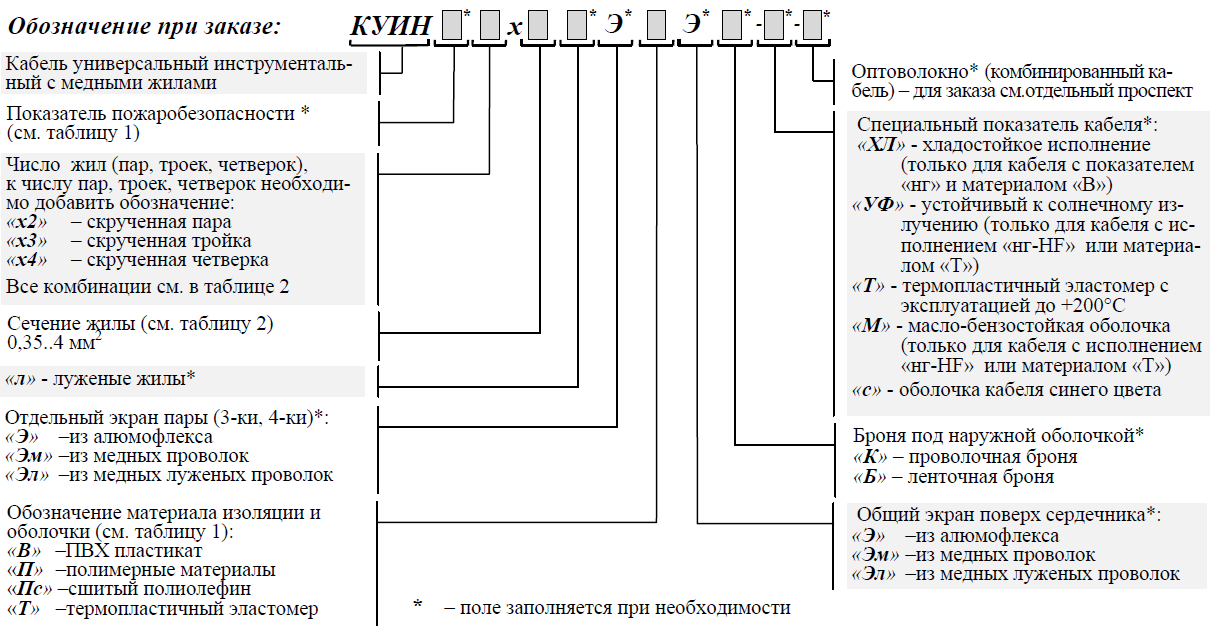

Пример обозначения при заказе: «Кабель КУИН нг 10х3х0,75 ВЭ-ХЛ ТУ 3581-010-76960731-2008» – кабель, не распространяющий горение при групповой прокладке, с изоляцией и оболочкой из ПВХ пластиката, в холодостойком исполнении (эксплуатация при температуре от -60° до +80°С), в общем экране из алюмофлекса, без брони, c десятью тройками медных жил номинальным сечением 0,75 мм².

Таблица 1

Обозначение материала оболочки и изоляции

Показатель пожаробезопасности

Материал изоляции и оболочки

Пример записи





В

(без индекса)

изоляция и оболочка из поливинилхлоридных (ПВХ) пластикатов

КУИН 3х2х1,0 В

нг

изоляция из ПВХ, наружная оболочка из ПВХ пластиката пониженной горючести

КУИН нг 16х1,0 ЭВК

нг-LS

изоляция и оболочка из ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением

КУИН нг-LS 6х3х2,5 ВЭ

нг-FRLS

изоляция и оболочка из ПВХ пластиката пониж. пожароопасности, с низ- ким дымо- и газовыделением; кабель огнестойкий

КУИН нг-FRLS 5х3х2,5 В

П

нг-HF

изоляция и оболочка из полимерных композиций, не содержащих галоге- нов

КУИН нг-HF 2х2х0,5ПЭ-М

нг-FRHF

изоляция и оболочка из полимерных композиций, не содержащих галоге- нов; кабель огнестойкий

КУИН нг-FRHF 8х3х1,5 П





Пс

нг-LS

изоляция из сшитого полиолефина; оболочка из ПВХ пластиката пони- женной пожароопасности

КУИН нг-LS 3х2х0,5 Пс

нг-FRLS

изоляция из сшит.полиолефина; оболочка из ПВХ пластиката пониж. пожароопасности, с низким дымо- и газовыделением; кабель огнестойкий

КУИН нг-FRLS 5х1,2 Пс

нг-HF

изоляция из сшитого полиолефина; оболочка из полимерных композиций, не содержащих галогенов

КУИН нг-HF 2х2х0,5Пс-УФ

нг-FRHF

изоляция из сшитого полиолефина; оболочка из полимерных композиций, не содержащих галогенов; кабель огнестойкий

КУИН нг-FRHF 8х3х1,5 Пс



Т

нг

изоляция и оболочка из термопластичных эластомеров, не распростра- няющих горение



КУИН нг 6х3х1,5 ЭТЭ-Т-М

нг-FR

изоляция и оболочка из термопластичных эластомеров, не распростра- няющих горение; кабель огнестойкий

КУИН нг-FR 5х2х1,0 Т

Огнестойкий кабель (индекс «нг-FR», «нг-FRLS» и «нг-FRHF»)

У огнестойкого кабеля индексом «нг-FR», «нг-FRLS» и «нг-FRHF») токопроводящая жила под изоляцией имеет обмотку из двух слюдосодержащих лент. Кабель не менее 90 минут сохраняет работоспособность в условиях воздействия открытого пламени и температуры до +750°С. В случае пожара это помогает избежать аварийного отключения напряжения. Требования к применению огнестойких кабелей в цепях систем пожарной сигнализации, аварийного освещения, дымоудаления, в эл.цепях пожарных насосов, лифтов и т.п. изложены в ГОСТ Р 53315-2009 и «Техническом регламенте о требованиях пожарной безопасности» от 22 июля 2008г. №        123-Ф3.

Изготовление кабелей по спецзаказу

По спецзаказу возможно изготовление кабелей:

  • с цветной внешней оболочкой (красной, желтой или другого цвета),
  • с комбинированным сечением токопроводящих жил (пар, троек, четверок),
  • кабели комбинированной передачи – в одном кабеле одновременно передается электрическая энергия (по токо- проводящим жилам) и оптические сигналы (по оптическим волокнам).

Номинальное сечение жил, число жил и пар, троек, четверок

Таблица 2

Элемент конструкции

Номинальное сечение жилы, м м²

Число жил, пар ( «х2»), троек ( «х3»), четверок ( «х4»)

Жила

0,35; 0,5; 0,75; 1,0; 1,2; 1,5; 2,5; 4,0

2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 18, 19, 20, 21, 22, 24, 27, 30, 37, 40, 44, 48, 52, 61

Пара ( «х2»)



0,35; 0,5; 0,75; 1,0; 1,2; 1,5; 2,5

1х2, 2х2, 3х2, 4х2, 5х2, 6х2, 7х2, 8х2, 9х2, 10х2, 11х2, 12х2, 13х2, 14х2, 15х2, 16х2, 18х2, 19х2, 20х2, 21х2, 22х2, 24х2, 27х2, 30х2, 37х2, 40х2, 44х2

Тройка ( «х3»)

1х3, 2х3, 3х3, 4х3, 5х3, 6х3, 7х3, 8х3, 9х3, 10х3, 11х3, 12х3, 13х3, 14х3, 15х3, 16х3, 18х3, 19х3, 20х3, 21х3, 22х3, 24х3

Четверка ( «х4»)

1х4, 2х4, 3х4, 4х4, 5х4, 6х4, 7х4, 8х4, 9х4, 10х4, 11х4, 12х4, 13х4, 14х4

Технические характеристики кабеля

Таблица 3

Температура эксплуатации

  • от −60° до +80°C для кабелей «ХЛ»
  • от −60° до +125°C для кабелей с обозначением материала «Т»
  • от −50° до +200°C для кабелей с обозначением материала «Т-Т»
  • от −50° до +80°C для остальных типов кабеля

Минимальная температура монтажа кабеля

  • не ниже минус 30°С для кабелей «ХЛ» и обозначением материала «Т»
  • не ниже минус 15°С для остальных типов кабеля

Рабочее напряжение

  • до 600В переменного напряжения частотой до 400 Гц,
  • до 1000В постоянного тока

Эл. сопротивление изоляции при эксплуатации, t = +20°C

  • не менее 10 МОм·км для кабелей с обозначением материала «В»
  • не менее 100 МОм·км для кабелей с обозначением материала «П», «Т»
  • не менее 500 МОм·км для кабелей с обозначением материала «Пс»

Электрическое сопротивление токо- проводящих жил постоянному току

соответствует требованиям ГОСТ 22483-77

Радиус изгиба (измеряется в наружных диаметрах кабеля D)

  • не менее 6D для кабелей без брони
  • не менее 10D для кабелей в броне

Устойчивость к знакопеременным изгибам

до 10 000 знакопеременных изгибов для кабелей с обозначением материала оболочки и изоляции «Т»

Климатическое исполнение

исполнение В, категория размещения 2-5 (по ГОСТ 15150-69). Возможно применение кабелей во всех макроклиматических районах, включая тропики.

Устойчивость к продольному распространению влаги при повреждении наружной оболочки

влага полностью блокируется

Огнестойкость (для кабеля «FR»)

не менее 90 минут в условиях воздействия открытого пламени и температуры до +750°С

Стойкость к воздействию плесневых грибов

Кабели стойкие к воздействию плесневых грибов, степень биологического обрастания грибами до 2-х баллов

Срок службы кабелей

  • не менее 30 лет
  • не менее 25 лет для кабелей с обозначением материала «Т»

Электрические параметры кабелей

Таблица 4 Максимальная рабочая емкость и индуктивность пары при температуре 20°С, пересчитанные на 1 км дли- ны кабеля

Частота, кГц

Максимальная рабочая емкость, нФ

Максимальная индуктивность, мГн

Сечение, м м²

0,50

0,75

1,00

1,50

2,50

0,50

0,75

1,00

1,50

2,50

0,05

99

113

122

124

128

0,73

0,68

0,66

0,62

0,51

8,00

97

109

117

118

122

0,71

0,67

0,64

0,61

0,50

16,00

95

106

113

114

119

0,71

0,67

0,64

0,59

0,48

64,00

88

97

104

105

108

0,70

0,64

0,60

0,54

0,43

256,00

86

93

99

100

102

0,65

0,59

0,55

0,49

0,37

Таблица 5 Максимальное отношение индуктивности к сопротивлению пары при температуре 20°С, пересчитанные на 1 км длины кабеля

Частота, кГц

Максимальное отношение индуктивности к сопротивлению, мкГн/Ом

Сечение, м м²

0,50

0,75

1,00

1,50

2,50

0,05

9,3

13,2

17,3

24,6

55,0

8,00

8,9

12,5

16,2

22,4

40,0

16,00

7,9

10,8

13,3

16,6

27,4

64,00

6,2

7,4

7,7

8,2

10,6

256,00

3,2

3,2

3,2

3,3

3,4
