Wilo-Sub TWU 4-...-GT

Описание серии

Аналогично рисунку

Тип

Многоступенчатый погружной насос 4" в исполнении со стяжными лентами для вертикального или горизонтального монтажа

Применение

• Геотермические применения
• Для перекачивания воды из скважин, колодцев и цистерн
• Для использования в системах водоснабжения, полива и ирригации
• Повышение давления
• Понижение уровня воды
• Для перекачивания воды без длинноволокнистых и абразивных примесей

Обозначение

Особенности/преимущества продукции

• Низкие эксплуатационные расходы за счет оптимизированной гидравлической части и эффективных электродвигателей для целенаправленного применения в геотермических системах
• Высокий суммарный годовой показатель эффективности (JAZ), обусловленный повышенным КПД системы
• Высокая надежность в эксплуатации благодаря всплывающим рабочим колесам и встроенному обратному клапану
• Простая установка в варианте Quick-Connect позволяет просто и быстро удлинить кабель электродвигателя

Оснащение/функции

• Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
• Герметизированные электродвигатели
• Встроенный обратный клапан
• Муфта в соответствии с NEMA
• Трехфазный электродвигатель

Технические характеристики

• Минимальный индекс эффективности (MEI) ≥ 0,7

• Подключение к сети: 3~400 В, 50 Гц
• Режим работы в погруженном состоянии: S1
• Температура перекачиваемой жидкости: 3-30 В°C
• Минимальное течение на моторе: 0,08 м/с
• Макс. содержание песка: 50 г/м³
• Макс. количество пусков: 20/ч
• Макс. глубина погружения: 200 м
• Класс защиты: IP 68
• Подсоединение к напорному патрубку: Rp 1Вј

Материалы

• Корпус гидравлической системы: нержавеющая сталь 1.4301
• Рабочие колеса: Noryl
• Вал гидравлической системы: нержавеющая сталь 1.4104
• Корпус электродвигателя: нержавеющая сталь 1.4301
• Вал электродвигателя: нержавеющая сталь 1.4305

Описание/конструкция

Погружной дренажный насос длявертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Электродвигатель

Коррозионностойкий трехфазный электродвигатель прямого пуска. Герметичный электродвигатель, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водогликолевой смесью.

Охлаждение

Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой жидкости и ее минимальной скорости течения. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Определение параметров

• Для этих агрегатов режим всасывания невозможен!
• Агрегат во время эксплуатации должен целиком находиться в воде!

Комплект поставки

• Гидравлическая часть в полном сборе с электродвигателем
• Соединительный кабель, разрешенный к применению в питьевом водоснабжении (TWU 4-...-GT с 15-метровым кабелем; TWU 4-...-GT-QC с коротким кабелем и штекером для быстрой замены)
• Инструкция по монтажу и эксплуатации

Опции

• Исполнения электродвигателя для особых напряжений 3~380 В, 60 Гц; 3~460 В, 60 Гц

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.

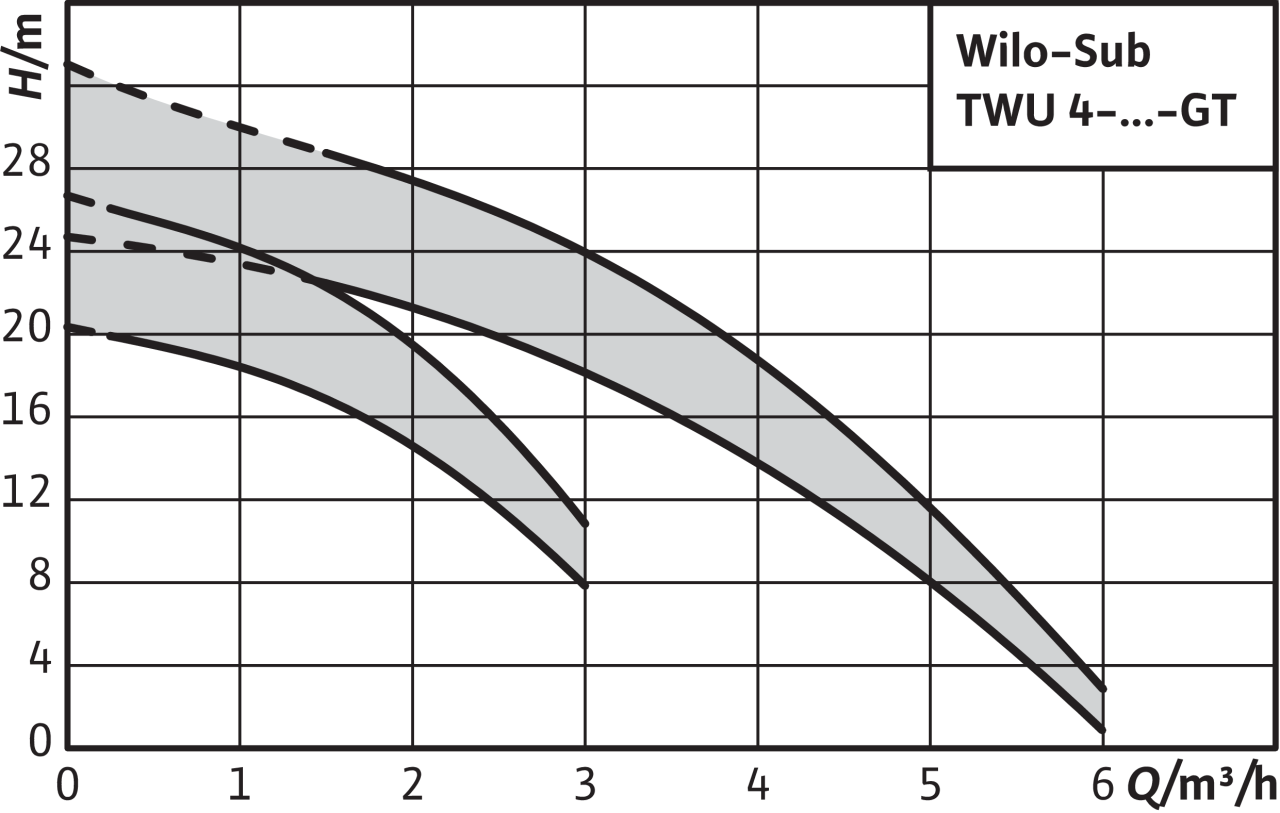

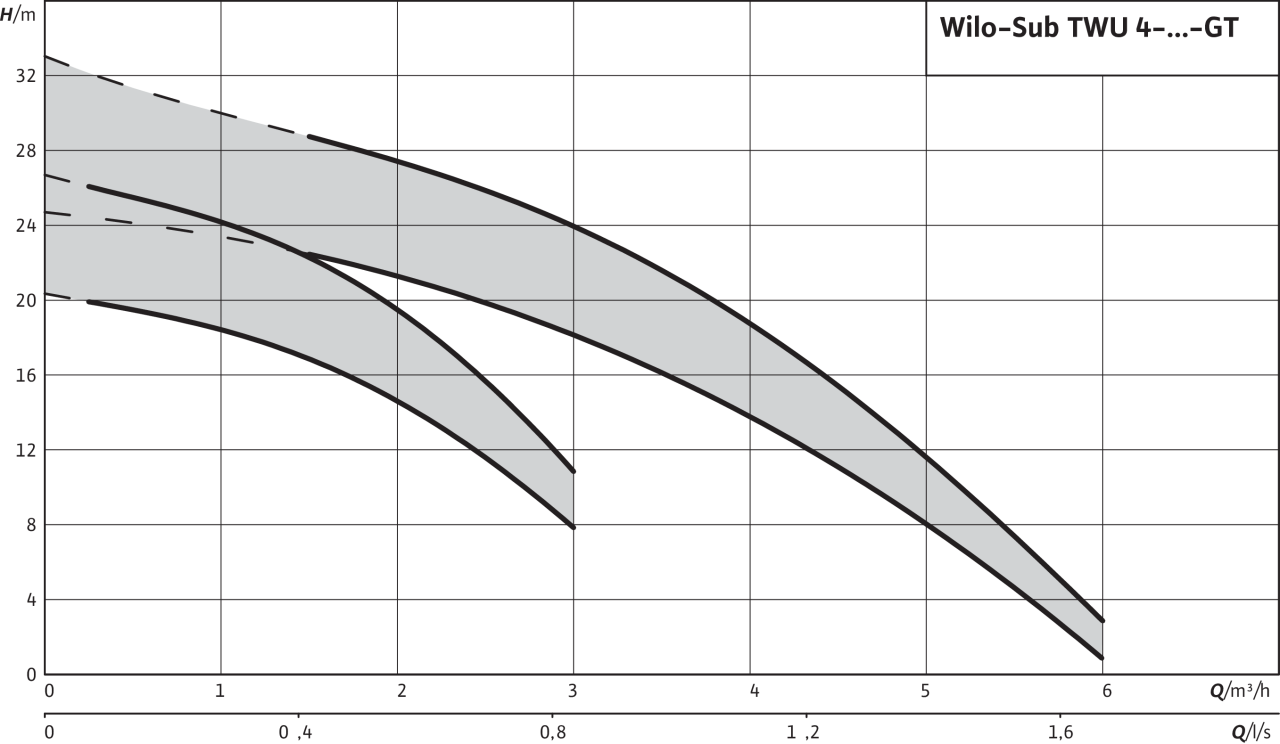

Рабочее поле

Характеристики
