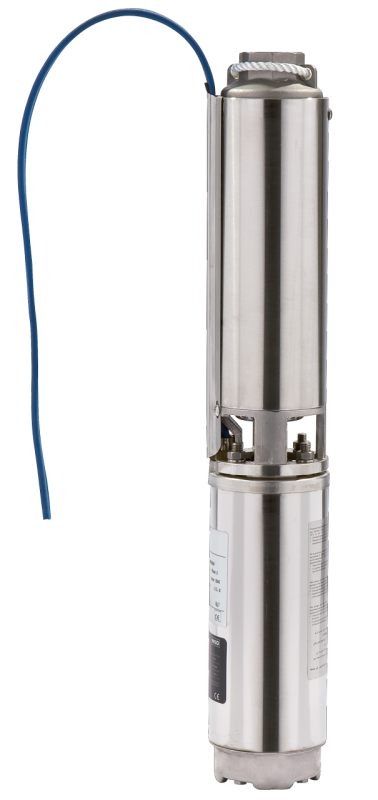

TWU 4-0204-CI-GT
Производитель —
Оценка (средняя 5)
Технический паспорт Характеристики Wilo-Sub TWU 4-..-C..GT 3~400 В, 50 Гц, p = 1 кг/дм 3 , v = 1x10 -6 м 2 /с, ISO 9906 приложение A Агрегат Макс. расход Q max 3 м3/ч Макс. напор H max 24.99999 M Макс. содержание песка ПЃ 50 г/м3 Минимальный индекс эффективности...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TWU 4-0204-CI-GT
Технический паспорт
Характеристики
Wilo-Sub TWU 4-..-C..GT
3~400 В, 50 Гц, p = 1 кг/дм3, v = 1x10-6 м2/с, ISO 9906 приложение A
| Агрегат | |
|---|---|
| Макс. расход Qmax | 3 м3/ч |
| Макс. напор Hmax | 24.99999 M |
| Макс. содержание песка ПЃ | 50 г/м3 |
| Минимальный индекс эффективности (MEI) | ≥ 0.70 |
| Напорный патрубок | Rp 1Вј |
| Стандарт подключения | EN 1092-2 |
| Максимальное рабочее давление pmax | 2.8 бар |
| Макс. глубина погружения | 200 м |
| Температура перекачиваемой жидкости T | +3...+40 В°C |
| Степень защиты | IP 68 |
| Макс. частота включений | 20 1/ч |
| Вес, прим. m | 8.60 кг |
| Данные мотора | |
| Подключение к сети | 3~400 V, 50 Hz |
| Диаметр электродвигателя Г? | 4 " |
| Номинальная мощность электродвигателя P2 | 0.25 кВт |
| Число полюсов | 2 |
| Номинальный ток IN | 0.70 A |
| Длина соединительного кабеля | 15 м |
| сечение кабеля | 4x1,5 мм2 |
| Мин. скорость потока на моторе v | 0.08 м/с |
| Класс изоляции | B |
| материал | |
| Рабочее колесо | Noryl |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4104 [AISI430F] |
| Корпус электродвигателя | 1.4301 |
| Вал электродвигателя | 1.4305 |
| Данные для заказа | |
| Изделие | Wilo |
| Арт.-№ | 6079006 |
| Номер EAN | 4048482642512 |
| Ценовая группа | PG5 |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 4064430 |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 6037935 |
Размеры и габаритные чертежи
Габаритный чертеж
A = вертикальный, B = вертикальный с охлаждающим кожухом, D = горизонтальный с охлаждающим кожухом
Напорный патрубок
Rp 1ВјРазмеры H
442 ммРазмеры H1
219 ммРазмеры H2
223 ммРазмеры W
500 ммМонтаж
A, B, DХарактеристики
Характеристики
Wilo-Sub TWU 4-..-C..GT
3~400 В, 50 Гц, p = 1 кг/дм3, v = 1x10-6 м2/с, ISO 9906 приложение A
Данные для заказа
| Данные для заказа | |
|---|---|
| Тип насоса | TWU 4-0204-CI-GT |
| Арт.-№ | 6079006 |
| Номер EAN | 4048482642512 |
| Цвет | Серебристый |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 4064430 |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 6037935 |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 8.6 |
| Длина (нетто) mm | 465 |
| Ширина (нетто) mm | 98 |
| Высота (нетто) mm | 98 |
| Вес (брутто) kg | 9.6 |
| Длина (брутто) mm | 750 |
| Ширина (брутто) mm | 200 |
| Высота (брутто) mm | 200 |
| Вид упаковки | Картон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст
Полностью погружной многоступенчатый насос с радиальными или полуосевыми рабочими колесами в секционном исполнении для вертикального или горизонтального монтажа со встроенным обратным клапаном. Стойкий к коррозии трехфазный электродвигатель для прямого пуска с водогликолевой смесью. Полностью герметичные и пропитанные смолой самосмазывающиеся подшипники с обмоткой с изолирующей лакировкой. Охлаждение электродвигателя происходит за счет перекачиваемых жидкостей. Поэтому горизонтальный монтаж должен выполняться с охлаждающим кожухом. Для перекачивания воды для геотермических систем с максимальной глубиной погружения 200 м и максимальным содержанием песка 50 г/м³. Вариант исполнения QC оснащен быстросъемным соединительным кабелем для простой и быстрой замены электрического кабеля.
| Агрегат | |
|---|---|
| Макс. расход Qmax | 3.0 м3/ч |
| Макс. напор Hmax | 25.0 M |
| Макс. содержание песка ПЃ | 50 г/м3 |
| Минимальный индекс эффективности (MEI) | ≥ 0.70 |
| Напорный патрубок | Rp 1Вј |
| Стандарт подключения | EN 1092-2 |
| Максимальное рабочее давление pmax | 2.8 бар |
| Макс. глубина погружения | 200 м |
| Температура перекачиваемой жидкости T | +3...+40 В°C |
| Степень защиты | IP 68 |
| Макс. частота включений | 20 1/ч |
| Вес, прим. m | 8.6 кг |
| Данные мотора | |
| Подключение к сети | 3~400 V, 50 Hz |
| Диаметр электродвигателя Г? | 4 " |
| Номинальная мощность электродвигателя P2 | 0.25 кВт |
| Число полюсов | 2 |
| Номинальный ток IN | 0.7 A |
| Длина соединительного кабеля | 15 м |
| сечение кабеля | 4x1,5 мм2 |
| Мин. скорость потока на моторе v | 0.08 м/с |
| Класс изоляции | B |
| материал | |
| Рабочее колесо | Noryl |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4104 [AISI430F] |
| Корпус электродвигателя | 1.4301 |
| Вал электродвигателя | 1.4305 |
| Данные для заказа | |
| Арт.-№ | 6079006 |
| Номер EAN | 4048482642512 |
| Ценовая группа | PG5 |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 4064430 |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 6037935 |
| Изделие | Wilo |
Дополнительная информация
Установочный чертеж Использование охлаждающих кожухов
BrГ? = диаметр колодца
Серая область = требуется трубчатый охлаждающий кожух
Белая область = эксплуатация без охлаждающего кожуха
| Данные для заказа | |
|---|---|
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 4064430 |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 6037935 |
