Wilo-TOP-S

Описание серии

Аналогично рисунку

Тип

Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением

Применение

системы водяного отопления, промышленные циркуляционные системы, системы кондиционирования и закрытые контуры охлаждения

Обозначение

Особенности/преимущества продукции

• Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
• Ручная регулировка мощности с 3 ступенями частоты вращения
• Корпус насоса с катафорезным покрытием (KTL) защищает от коррозии при образовании конденсата

Технические характеристики

• Допустимый диапазон температур: от –20 до +130 В°C,
  кратковременно (2 ч) до +140 В°C (TOP-S 25/13, 80/15, 80/20: от -20 В°C до +110 В°C)
• Электроподключение к сети:
  • 1~230 В, 50 Гц (в зависимости от типа)
  • 3~230 В, 50 Гц (штекер переключения опционально)
  • 3~400 В, 50 Гц
• Класс защиты IP X4D
• Резьбовое- или фланцевое подсоединение (в зависимости от типа) Rp 1 до DN 100
• Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар)

Оснащение/функции

Режимы работы

• Переключение ступеней частоты вращения

Ручное управление

• Настройка ступеней частоты вращения: 3 ступени частоты вращения (2 ступени частоты вращения у 1-фазных насосов с P₂ ≥ 350 Вт)

Автоматическое управление

• Встроенная защита обмотки от перегрева (только для насосов с P₂ ≤ 180 Вт)

Сигнализация и индикация

• Защитный контакт обмотки (WSK, беспотенциальный нормально замкнутый контакт) имеется только у насосов с P₂ ≥180 Вт для полной защиты двигателя на всех ступенях частоты вращения; в качестве опции предлагается устройство отключения SK 602N/SK 622N
• Контрольная лампа направления вращения (только для 3-фазных насосов)
• Индикация выбранной ступени частоты вращения

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

• Режим работы «основной/резервный» или параллельный (для реализации автоматического переключения на другой насос при неисправности или в определенное время заказчик должен обеспечить наличие соответствующего прибора управления).

Оснащение

• Для насосов с фланцевым подсоединением: исполнения фланца
  • Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
  • Стандартное исполнение для насосов DN 80 / DN 100: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6,
• Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P₂ ≥180 Вт)
• Серийная теплоизоляция для насосов, используемых в системах отопления

Материалы

• Корпус насоса: Серый чугун
• Рабочее колесо: Синтетический материал
• Вал: Нержавеющая сталь
• Подшипники: металлографит

Комплект поставки

• Насос
• Теплоизоляция
• С уплотнениями для резьбового соединения
• Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 - DN 65)
• Инструкция по монтажу и эксплуатации

Опции

• Исполнение для особых напряжений по запросу.

Принадлежности

• Резьбовые соединения для резьбового подсоединения
• Контрфланцы при фланцевом подсоединении
• Компенсаторы
• Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
• Для насосов 3~400 В:
  • Штекер переключения 3~230 В, 50 Гц (не TOP-S 80/15, TOP-S 80/20)

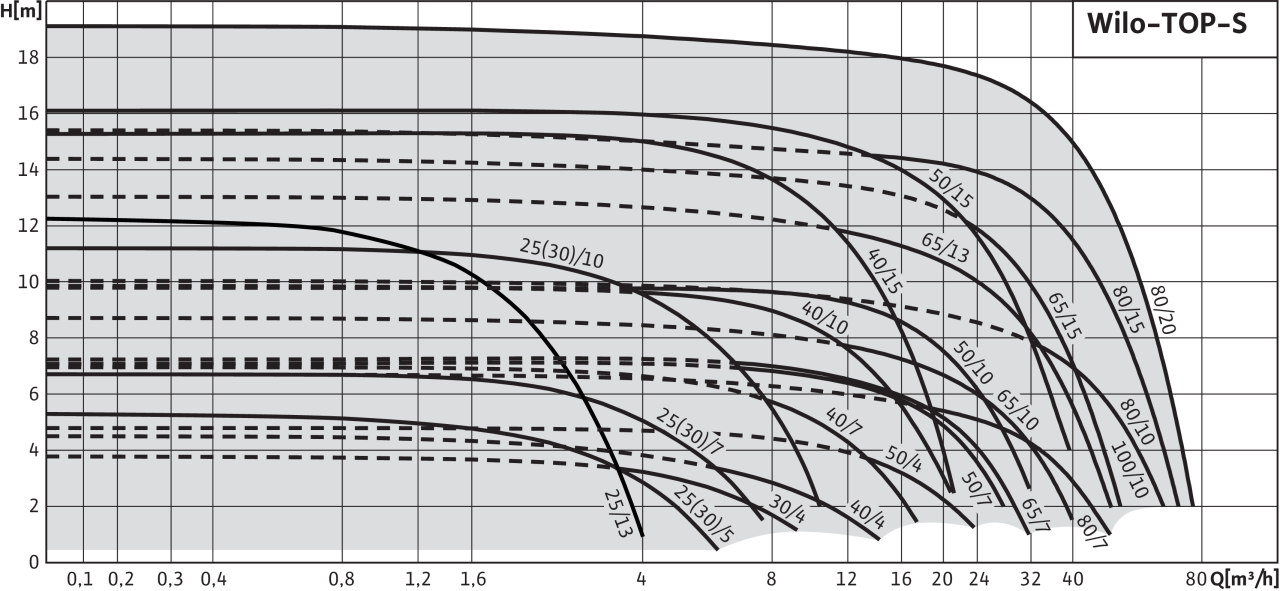

Рабочее поле

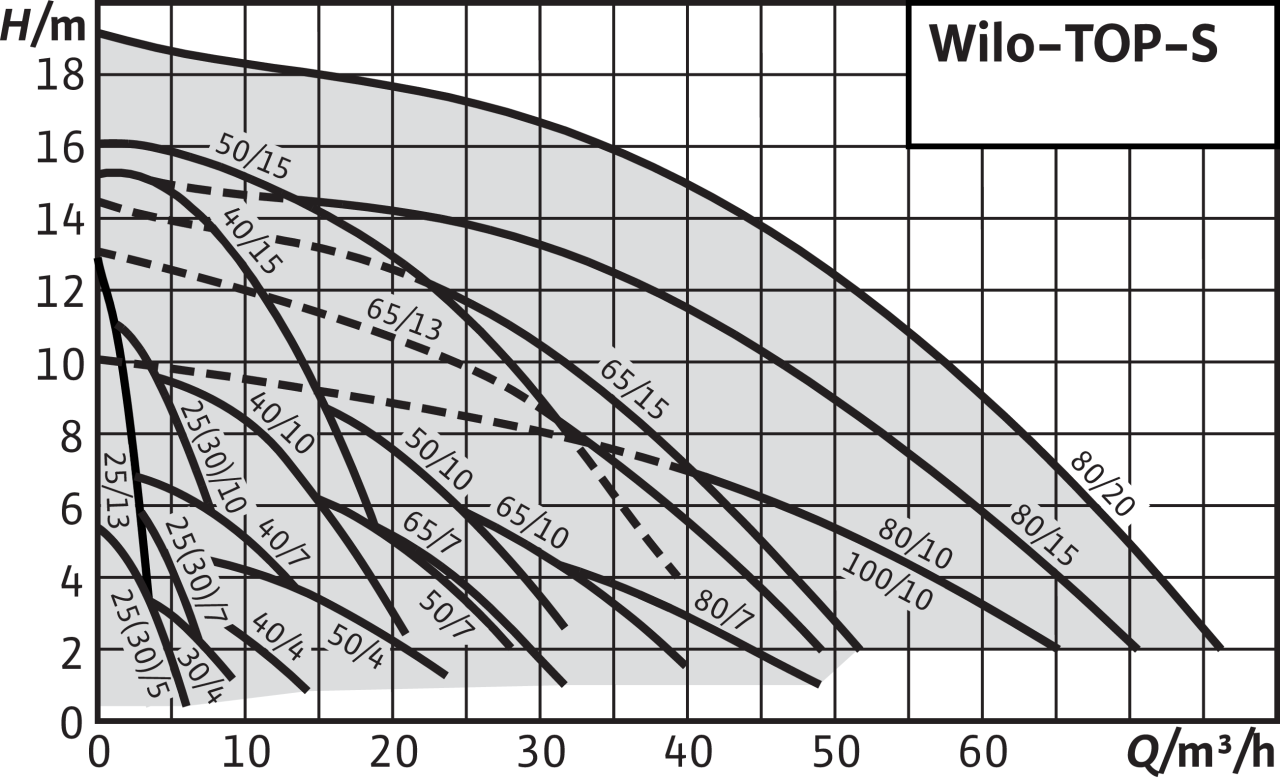

Рабочее поле
