TOP-S 50/4
Производитель —
Оценка (средняя 5)
Технический паспорт Характеристики Трехфазный ток Габаритный чертеж Схема подключения Подключение к электросети 3~400 В, 50 Гц 3~230 В, 50 Гц (со штекером переключения в качестве опции: 3~230 В) WSK = защитный контакт обмотки Полная...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOP-S 50/4
Технический паспорт
Характеристики Трехфазный ток
Габаритный чертеж
Схема подключения
Подключение к электросети 3~400 В, 50 Гц
3~230 В, 50 Гц (со штекером переключения в качестве опции: 3~230 В)
WSK = защитный контакт обмотки
Полная защита электродвигателя на всех ступенях частоты вращения с опциональным устройством отключения
SK 602N/SK 622N или другие приборы управления/регулирования, совместимые с WSK
Выключение: выключение по сигналу внешнего прибора управления/внешней системы регулирования
Сброс: Сброс сигнала неисправности выполняется автоматически после
охлаждения электродвигателя
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Вода систем отопления (согласно VDI 2035) | • |
| Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики) | • |
| Допустимая область применения | |
| Диапазон температур при макс. температуре окружающей среды +40 В°C | -20 до +130 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110) В°C |
| Макс. допустимое рабочее давление Pmax | 6/10 бар |
| Подсоединения к трубопроводу | |
| Фланец | Комбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2) |
| Номинальный внутренний диаметр фланца | DN 50 |
| Габаритная длина l0 | 240 мм |
| Мотор/электроника | |
| Электромагнитная совместимость | EN 61800-3 |
| Создаваемые помехи | EN 61000-6-3 |
| Помехозащищенность | EN 61000-6-2 |
| Степень защиты | IP X4D |
| Класс изоляции | H |
| Подключение к сети | 3~400/230 V, 50 Hz |
| Номинальная мощность электродвигателя P2 | 180 Вт |
| Частота вращения N | 1700 / 2100 / 2600 об/мин |
| Потребляемая мощность P1 | 180 / 240 / 330 W |
| Ток при 3~400 В I | 0,32 / 0,44 / 0,71 A |
| Ток при 3~230 В I | 0,56 / 0,76 / 1,23 A |
| Резьбовой ввод для кабеля PG | 2x13,5 |
| Защита электродвигателя | Опция – устройство отключения SK 602N/622N |
| Материалы | |
| Корпус насоса | Серый чугун (EN-GJL-250) |
| Рабочее колесо | Синтетический материал (полипропилен - 50% GF) |
| Вал насоса | Нержавеющая сталь (X46Cr13) |
| Подшипники | Полностью из графита |
| Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды | |
| Минимальное давление на входе при температурах жидкости 50/95 /110/130В°C | 3 / 10 / 16 / 29 м |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | TOP-S 50/4 |
| Арт.-№ | 2165528 |
| Вес, прим. m | 13.1 кг |
Размеры и габаритные чертежи

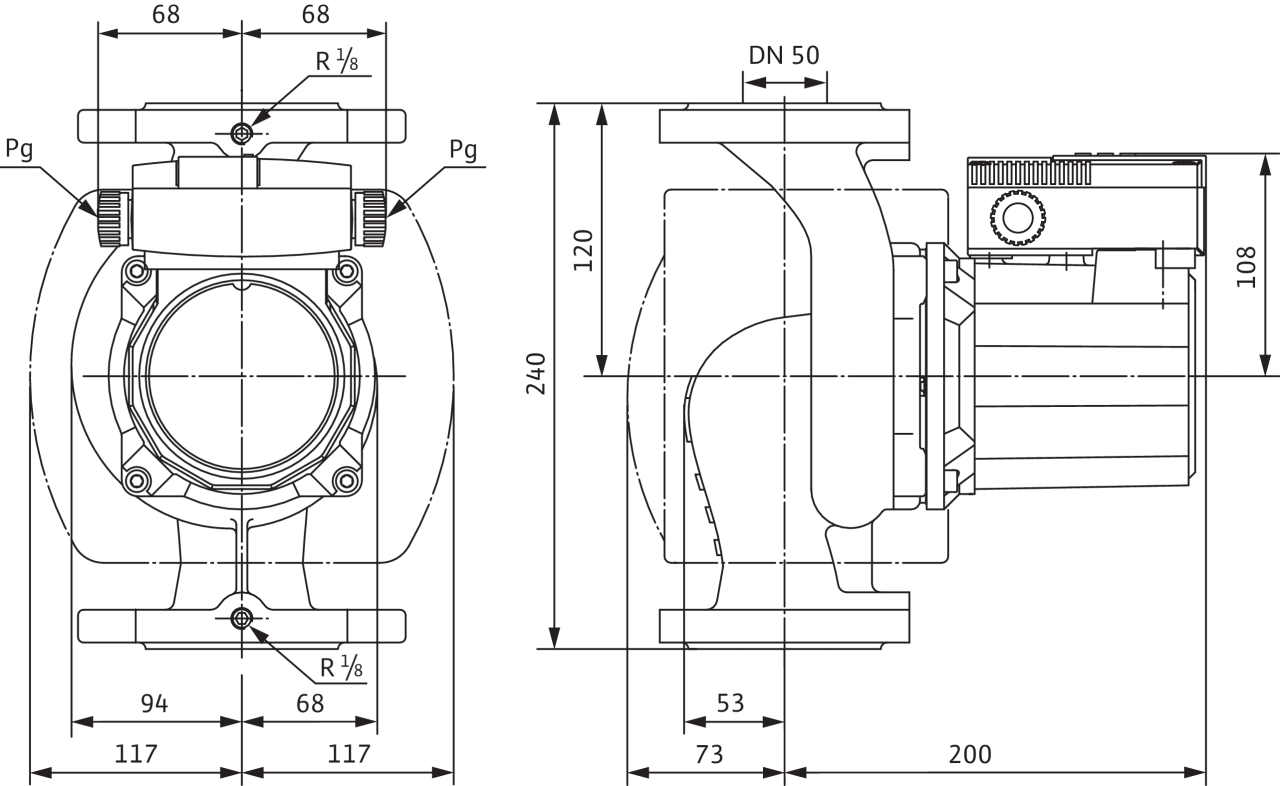

Габаритный чертеж
Габаритный чертеж фланца
Характеристики

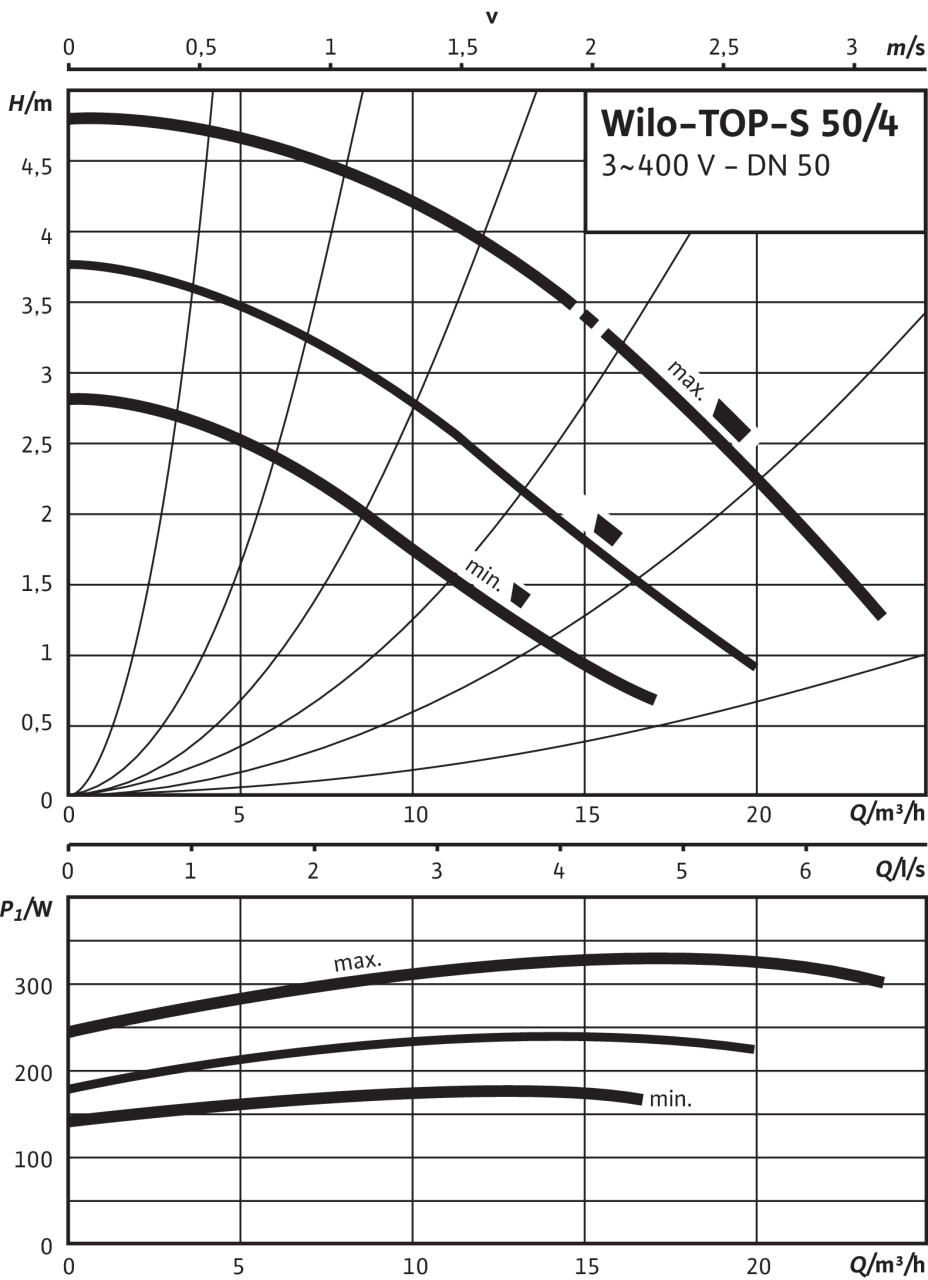

Характеристики Трехфазный ток
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | TOP-S 50/4 |
| Арт.-№ | 2165528 |
| Номер EAN | 4048482638164 |
| Цвет | Зелено-черный |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 13.1 |
| Длина (нетто) mm | 240 |
| Ширина (нетто) mm | 234 |
| Высота (нетто) mm | 273 |
| Вес (брутто) kg | 14 |
| Длина (брутто) mm | 350 |
| Ширина (брутто) mm | 225 |
| Высота (брутто) mm | 260 |
| Вид упаковки | Картон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 45 |
| Количество на один слой | 9 |
Описание изделия
Полный текст
Возможно применение для любых систем отопления, систем кондиционирования, закрытых контуров охлаждения и промышленных циркуляционных систем.
Не требующий техобслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым подсоединением, возможен выбор ступеней частоты вращения.
Оснащение и функции
- Ручная регулировка мощности с 3 ступенями частоты вращения
- Насосы с 1-фазным электродвигателем:
- P2 до 90 Вт: встроенная защита обмотки от перегрева;
- P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
- Насосы с 3-фазным электродвигателем:
- P2 до 90 Вт: встроенная защита обмотки от перегрева;
- P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
- Электроподключение к сети 3–230 В с опциональным штекером переключения
- Корпус насоса с катафорезным покрытием для оптимальной защиты от коррозии
- Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65)
- теплоизоляционные кожухи.
| Материалы | |
|---|---|
| Корпус насоса | Серый чугун (EN-GJL-250) |
| Рабочее колесо | Синтетический материал (полипропилен - 50% GF) |
| Вал насоса | Нержавеющая сталь (X46Cr13) |
| Подшипники | Полностью из графита |
| Допустимая перекачиваемая среда (другие среды по запросу) | |
| Макс. расход Qmax | 23 м3/ч |
| Макс. напор Hmax | 4.999995 M |
| Допустимая область применения | |
| Диапазон температур при макс. температуре окружающей среды +40 В°C | -20 до +130 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110) В°C |
| Подсоединения к трубопроводу | |
| Номинальный внутренний диаметр фланца | DN 50 |
| Фланец | Комбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2) |
| Габаритная длина l0 | 240 мм |
| Мотор/электроника | |
| Электромагнитная совместимость | EN 61800-3 |
| Создаваемые помехи | EN 61000-6-3 |
| Помехозащищенность | EN 61000-6-2 |
| Степень защиты | IP X4D |
| Класс изоляции | H |
| Подключение к сети | 3~400/230 V, 50 Hz |
| Частота сети F | 50 Гц |
| Номинальная мощность электродвигателя P2 | 180 Вт |
| Частота вращения N | 1700 / 2100 / 2600 об/мин |
| Ток при 3~400 В I | 0,32 / 0,44 / 0,71 A |
| Защита электродвигателя | Опция – устройство отключения SK 602N/622N |
| Резьбовой ввод для кабеля PG | 2x13,5 |
| Данные для заказа | |
| Арт.-№ | 2165528 |
| Номер EAN | 4048482638164 |
| Вес, прим. m | 13.1 кг |
| Изделие | Wilo |
| Тип | TOP-S 50/4 |
Купить TOP-S 50/4 в регионе Ярославль.
