Wilo-Comfort-Vario COR MHIE.../VR

Описание серии

Аналогично рисунку

Тип

Установка повышения давления с 2–4 параллельно включаемыми, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали с частотнорегулируемыми электродвигателями

Применение

• полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах;
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение

Особенности/преимущества продукции

• Компактная система с оптимальным соотношением цены и качества благодаря применению высоконапорных центробежных насосов из нержавеющей стали серии MHIE со встроенными частотными преобразователями с воздушным охлаждением
• Чрезвычайно широкий диапазон регулирования
• Встроенная полная защита электродвигателя с термодатчиком (PTC)
• Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды посредством регулирующей электроники электродвигателя

Технические характеристики

• Подключение к 3-фазной сети 400 В В± 10 %, 50 Гц; 3~380/440 В В±10 %, 60 Гц, в зависимости от типа также к 1-фазной сети 230 В, 50/60 Гц (другие исполнения по заказу)
• Температура перекачиваемой жидкости макс. 50 В°C (по заказу 70 В°C)
• Макс. температура окружающей среды 40 В°C
• Рабочее давление 16 бар
• Входное давление 10 бар
• Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 2" - DN 250
• Номинальный внутренний диаметр для подсоединения со стороны подвода R 2"- DN 250
• Диапазон частоты вращения 1200 - 3770 об/мин
• Класс защиты IP 54
• Предохранители A, AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия электроснабжения
• Допустимые перекачиваемые среды (другие среды по запросу):
  • охлаждающая вода;
  • питьевая и техническая вода;
  • вода для пожаротушения (заполненный трубопровод; для незаполненного трубопровода по запросу - следовать отдельным предписаниям стандартов DIN 1988 (EN 806) и противопожарной службы!).
  Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы

Оснащение/функции

• 2--4 насоса на установку
• Бесступенчатый режим регулирования за счет насосов со встроенным частотным преобразователем
• Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
• Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции
• Запорная арматура на стороне всасывания и с напорной стороны каждого насоса
• Обратный клапан с напорной стороны
• Мембранный напорный бак 8 л, PN16, с напорной стороны
• Датчик давления со стороны отводящего трубопровода
• Манометр со стороны подводящего трубопровода, приобретается опционально
• Манометр со стороны отводящего трубопровода
• Предохранитель, срабатывающий при недостатке воды, приобретается опционально

Описание/конструкция

• Фундаментная рама: оцинкованная с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: применяется от 2 до 4 параллельно подключенных насосов серий MHIE 2.., 4.., 8.. и 16... Частотные преобразователи, смонтированные на моторе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования. Все детали этих насосов, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали.
• Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW или кольцевыми запорными клапанами и, с напорной стороны, обратным клапаном с допуском DVGW.
• Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
• Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального регулятора Comfort-Vario
• Индикация давления: со стороны входного и конечного давления с помощью манометра Гё 63 мм; дополнительная цифровая индикация конечного давления на буквенно-цифровом ЖК-дисплее регулятора Comfort-Vario
• Регулятор: в серийном исполнении установка оснащается Vario-регулятором VR.

Материалы

• Рабочие колеса из нержавеющей стали 1.4301/1.4404
• Секции из нержавеющей стали 1.4301/1.4404
• Корпус насоса из нержавеющей стали 1.4301/1.4404
• Вал нержавеющая сталь 1.4404
• Уплотнения EPDM (EP851)/FKM (Viton)
• Крышка корпуса из нержавеющей стали 1.4301/1.4404
• Нижняя часть корпуса из нержавеющей стали 1.4404
• Скользящее торцовое уплотнение из карбида вольфрама/графита
• Напорный кожух из нержавеющей стали 1.4301/1.4404
• Подшипники из карбида вольфрама
• Основание насоса из алюминия

Комплект поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

Опции

Other mains connections on request

Рекомендации по выбору и монтажу

Редукционный клапан

Колебания входного давления компенсируются посредством встроенной в каждый насос системы регулирования частоты вращения до тех пор, пока их амплитуда не превысит разности между заданным значением давления и нулевым напором одного насоса при минимальной частоте вращения (на частоте 20 или 25 Гц). Если амплитуда колебаний выше указанной разности давлений, то на входе установки необходим монтаж редукционного клапана

Устройство защитного отключения при перепаде напряжения

При установке устройств защитного отключения при перепаде напряжения в сочетании с частотными преобразователями необходимо учитывать, что только универсальная защита отключения соответствует стандартам DIN/VDE 0664

Входное давление

При выборе установки следует учитывать максимально допустимое входное давление (см. технические характеристики). Макс. входное давление рассчитывается как максимальное рабочее давление установки за вычетом макс. высоты подачи насоса при Q = 0

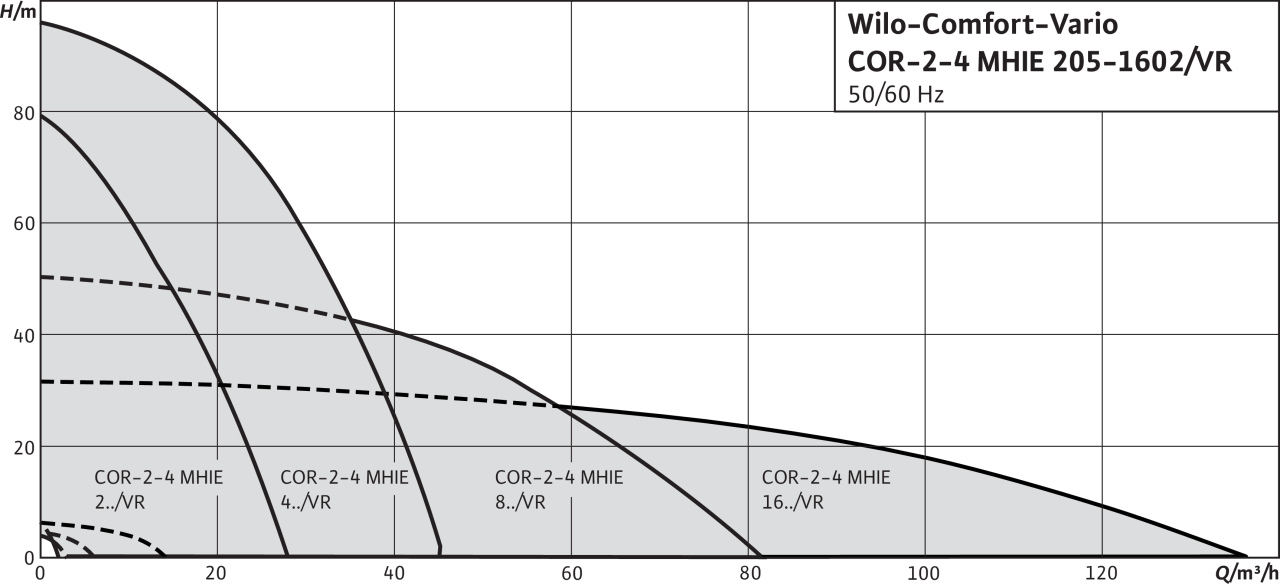

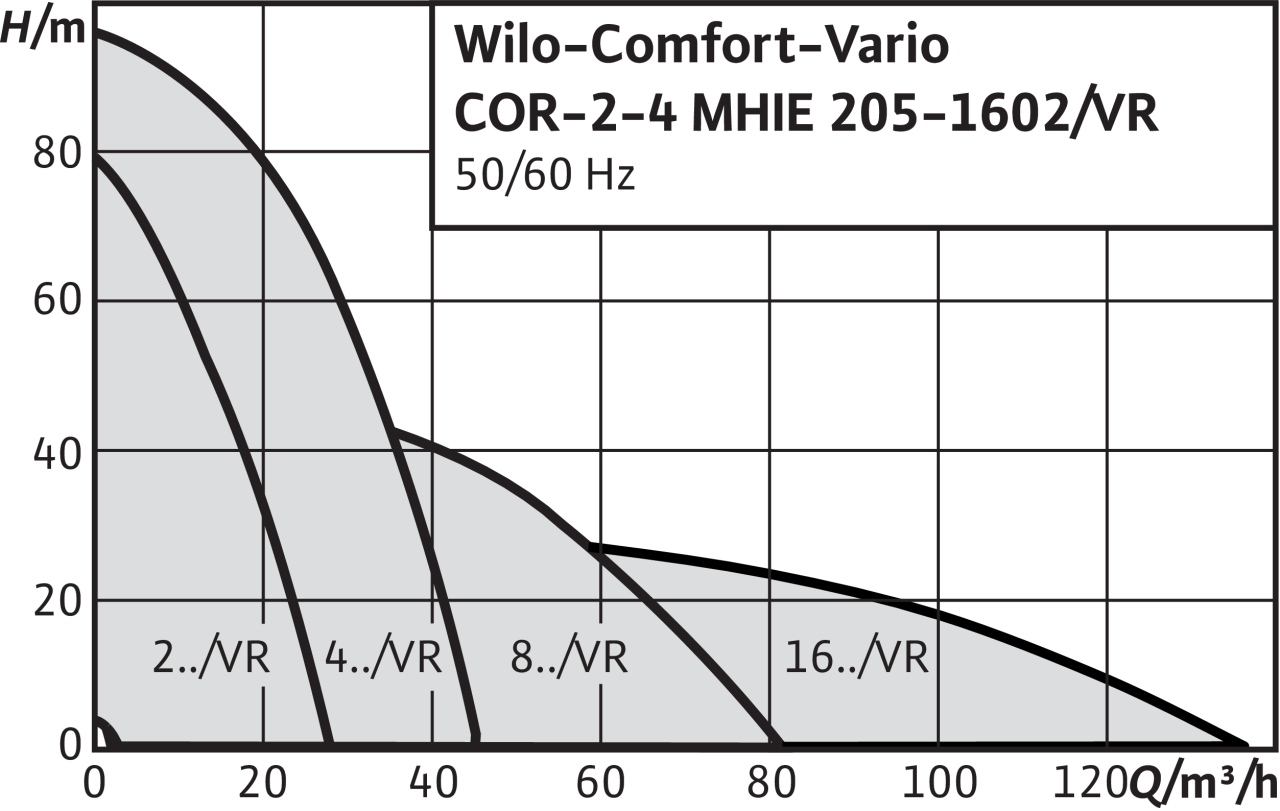

Рабочее поле

Рабочее поле
