SiBoost Smart 1 Helix VE 5202
Производитель —
Оценка (средняя 5)
Технический паспорт Характеристики Габаритный чертеж Приведены примеры установок. Принадлежности (заказываются отдельно): Опциональный комплект WMS для защиты от сухого хода, главный выключатель Поверхность для установки: ровная и горизонтальная...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SiBoost Smart 1 Helix VE 5202
Технический паспорт
Характеристики
Габаритный чертеж
Приведены примеры установок.
Принадлежности (заказываются отдельно): Опциональный комплект WMS для защиты от сухого хода, главный выключатель
Поверхность для установки: ровная и горизонтальная
Место установки: сухое, хорошо проветриваемое и защищенное от замерзания
| Мощность | |
|---|---|
| Макс. температура перекачиваемой жидкости T | 50 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Максимальное рабочее давление pmax | 16 бар |
| Номинальные внутренние диаметры трубы на стороне всасывания RPS | Rp 3 |
| Номинальные внутренние диаметры трубы с напорной стороны RPD | DN 80 |
| Число секций | 2 |
| Количество резервных насосов | 0 |
| Кол. рабочих насосов | 1 |
| Мотор | |
| Подключение к сети | 3~380/400/460 В, 50/60 Гц |
| Допустимый перепад напряжения | 400/50:+/-10%_380/60:+/-10%_460/60:+/-10% % |
| Класс изоляции | F |
| Степень защиты | IP 55 |
| Номинальная мощность электродвигателя P2 | 7.50 кВт |
| Номинальный ток 3~400 В, 50 Гц IN | 13.80 A |
| Nominal current 3~380 V, 60 Hz I | 14.50 A |
| Nominal current 3~460 V, 60 Hz I | 12.00 A |
| Материалы | |
| Корпус насоса | EN-GJL-250 (с катафорезным покрытием ) |
| Вал насоса | 1.4057 [AISI431] |
| Рабочее колесо | 1.4307 [AISI304L] |
| Статическое уплотнение | EPDM |
| Mechanical seal | Q1BE3GG |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | SiBoost Smart 1 Helix VE 5202 |
| Арт.-№ | 2540882 |
| Вес, прим. m | 190 кг |
Размеры и габаритные чертежи
Габаритный чертеж
Приведены примеры установок.
Принадлежности (заказываются отдельно): Опциональный комплект WMS для защиты от сухого хода, главный выключатель
Поверхность для установки: ровная и горизонтальная
Место установки: сухое, хорошо проветриваемое и защищенное от замерзания
Номинальные внутренние диаметры трубы с напорной стороны RPD
DN 80Номинальные внутренние диаметры трубы на стороне всасывания RPS
Rp 3Размеры H
1108 ммРазмеры H1
265 ммРазмеры H3
125 ммРазмеры HP
1108 ммРазмеры L
500 ммРазмеры L2
182.5 ммРазмеры L3
250 ммРазмеры P
500 ммРазмеры P1
855 ммРазмеры P3
500 ммРазмеры P4
80 ммРазмеры X

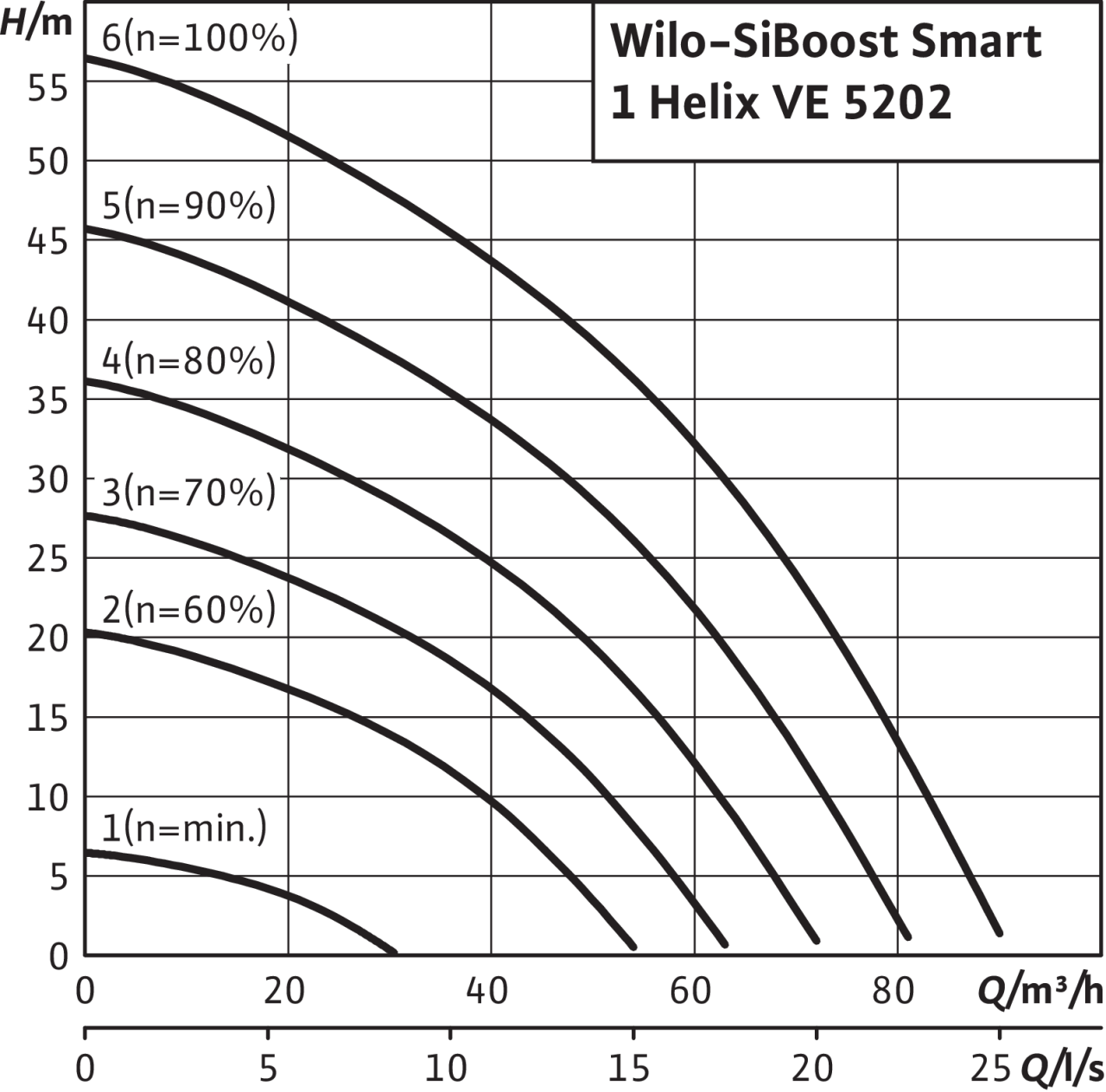

1145 ммХарактеристики
Характеристики
Схема подключения
Схема подключения
3~400 В; 5,5-7,5 кВт
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | SiBoost Smart 1 Helix VE 5202 |
| Арт.-№ | 2540882 |
| Номер EAN | 4048482385983 |
| Цвет | Зеленый/черный/серебристый |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 190 |
| Длина (нетто) mm | 923 |
| Ширина (нетто) mm | 500 |
| Высота (нетто) mm | 1108 |
| Вес (брутто) kg | 215 |
| Длина (брутто) mm | 1200 |
| Ширина (брутто) mm | 800 |
| Высота (брутто) mm | 1278 |
| Вид упаковки | Европоддон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст
Высокоэффективная, готовая к подсоединению установка для водоснабжения (нормальновсасывающая) с 1 вертикально расположенным высоконапорным центробежным насосом из нержавеющей стали в исполнении с сухим ротором серии Helix VE.
Для полностью автоматического водоснабжения при подаче воды из сети центрального водоснабжения или накопительного резервуара.
Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Особенности/преимущества продукции
- Надежная система за счет использования высоконапорных центробежных насосов из нержавеющей стали серии Helix VE, а также встроенного частотного преобразователя с воздушным охлаждением
- Высокоэффективная гидравлика насоса в сочетании со стандартными электродвигателями, эквивалентными IE4
- Широкий диапазон регулирования частотного преобразователя от 25 Гц до макс. 60 Гц (в зависимости от версии)
- Встроенная полная защита электродвигателя посредством термодатчика PTC
- Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии подачи воды в соответствии с мощностными характеристиками электроники регулирования электродвигателя
- Установки, отвечающие требованиям заказчика, по заказу
Оснащение/функции
- 1 насос серии Helix VE, со стандартным электродвигателем, эквивалентным IE4, и бесступенчатым регулированием посредством встроенного частотного преобразователя
- Опорная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
- Детали, контактирующие с водой, не подвержены коррозии
- Система трубопроводов из нержавеющей стали 1.4301
- Запорная заслонка, напорная сторона
- Обратный клапан, напорная сторона
- Мембранный напорный резервуар 8 л, PN16, напорная сторона
- Манометр, напорная сторона
- Опционально с защитой от сухого хода и манометром, всасывающая сторона
Готовность к подключению, установка на опорной раме и соединение трубопроводами с запорной арматурой с напорной стороны.
| Мощность | |
|---|---|
| Макс. температура перекачиваемой жидкости T | 50 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Стандартное исполнение для рабочего давления pмакс | 16 бар |
| Число секций | 2 |
| Количество резервных насосов | 0 |
| Кол. рабочих насосов | 1 |
| Мотор | |
| Подключение к сети | 3~380/400/460 В, 50/60 Гц |
| Допустимый перепад напряжения | 400/50:+/-10%_380/60:+/-10%_460/60:+/-10% % |
| Класс изоляции | F |
| Степень защиты | IP 55 |
| Номинальная мощность электродвигателя P2 | 7.50 кВт |
| Номинальный ток 3~400 В, 50 Гц IN | 13.80 A |
| Nominal current 3~380 V, 60 Hz I | 14.50 A |
| Nominal current 3~460 V, 60 Hz I | 12.00 A |
| Материалы | |
| Корпус насоса | EN-GJL-250 (с катафорезным покрытием ) |
| Вал насоса | 1.4057 [AISI431] |
| Рабочее колесо | 1.4307 [AISI304L] |
| Статическое уплотнение | EPDM |
| Mechanical seal | Q1BE3GG |
| Подключения | |
| Номинальные внутренние диаметры трубы на стороне всасывания RPS | Rp 3 |
| Номинальные внутренние диаметры трубы с напорной стороны RPD | DN 80 |
| Данные для заказа | |
| Вес, прим. m | 190 кг |
| Тип | SiBoost Smart 1 Helix VE 5202 |
| Арт.-№ | 2540882 |
