Wilo-SiBoost Smart 1 Helix VE

Описание серии

Аналогично рисунку

Тип

Высокоэффективная, готовая к подсоединению установка для водоснабжения (нормальновсасывающая) с вертикально расположенным высоконапорным центробежным насосом из нержавеющей стали в исполнении с сухим ротором серии Helix VE.

Применение

• Полностью автоматическое водоснабжение при подаче воды из общественной сети водоснабжения или накопительного резервуара
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение

Особенности/преимущества продукции

• Надежная система за счет использования высоконапорных центробежных насосов из нержавеющей стали серии Helix VE, а также встроенного частотного преобразователя с воздушным охлаждением
• Высокоэффективная гидравлическая часть насоса
• Широкий диапазон регулирования частотного преобразователя от 25 Гц до макс. 60 Гц (в зависимости от версии)
• Встроенная полная защита электродвигателя посредством термодатчика PTC

Технические характеристики

• Подключение к сети 3~400 В В± 10%, 50 Гц; 3~380/440 В В±10 %, 60 Гц
• Температура перекачиваемой жидкости макс. +50 В°C (по заказу +70 В°C)
• Макс. температура окружающей среды 40 В°C
• Рабочее давление 16 бар (по заказу 25 бар)
• Входное давление 10 бар
• Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 1Вј" - R 1ВЅ"
• Номинальный внутренний диаметр для подсоединения со стороны подачи Rp 1Вј" - Rp 2"
• Диапазон частоты вращения 1500-3770 об/мин
• Класс защиты: IP 54
• Предохранители A, AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия электроснабжения
• Допустимые перекачиваемые среды (другие среды по запросу):
  • питьевая и подогретая питьевая вода;
  • охлаждающая вода;
  • вода для пожаротушения
  Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы.

Оснащение/функции

• 1 насос серий Helix VE 2 – Helix VE 52, со стандартным электродвигателем, эквивалентным IE4, и бесступенчатым регулированием посредством встроенного частотного преобразователя
• Опорная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
• Детали, контактирующие с водой, не подвержены коррозии
• Система трубопроводов из нержавеющей стали 1.4301
• Запорная арматура, напорная сторона
• Обратный клапан, напорная сторона
• Мембранный напорный резервуар 8 л, PN16, напорная сторона
• Манометр, напорная сторона
• Опционально с защитой от сухого хода и манометром, всасывающая сторона

Описание/конструкция

• Фундаментная рама: оцинкованная сталь, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума.
• Разводка трубопроводов: Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых обычно применяемых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: применяется 1 насос серий Helix VE 2 – Helix VE 52. Частотные преобразователи с воздушным охлаждением, смонтированные на моторе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования в диапазоне от 25 Гц до макс. 60 Гц. Все детали насоса, контактирующие с перекачиваемой средой, выполнены для серий Helix V 2 ― Helix V 16 из нержавеющей стали, для серий Helix V 22 ― Helix V 52 — из нержавеющей стали/серого чугуна с катафоретическим покрытием; другие исполнения — по запросу. Допуск KTW/WRAS/ACS для всех деталей, контактирующих с перекачиваемой средой
• Арматура: насос с напорной и всасывающей стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW и, с напорной стороны, обратным клапаном с допуском DVGW/KTW.
• Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, с допуском DVGW/KTW, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и арматурой расхода с допуском DVGW/KTW согласно DIN 4807.
• Датчик давления: от 4 до 20 мА, на стороне конечного давления, для задействования частотного преобразователя

Материалы

Helix VE 2 ― Helix VE 16

• Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
• Корпус насоса из нержавеющей стали 1.4301
• Вал из нержавеющей стали 1.4057
• 1.4404 защитная втулка вала
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Система трубопроводов из нержавеющей стали 1.4301

Helix VE 22 ― Helix VE 52

• Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
• Корпус насоса из серого чугуна EN-GJL 250 с катафоретическим покрытием
• Вал из нержавеющей стали 1.4057
• 1.4404 защитная втулка вала
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Система трубопроводов из нержавеющей стали 1.4301

Комплект поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

Опции

Other mains connections on request

Рекомендации по выбору и монтажу

Входное давление

При выборе установки следует учитывать максимально допустимое входное давление (см. технические характеристики). Макс. допустимое входное давление рассчитывается как максимальное рабочее давление установки за вычетом макс. высоты подачи насоса при Q = 0.

При эксплуатации установки повышения давления следовать предписаниям DIN 1988 (EN 806).

Редукционный клапан

Колебания входного давления компенсируются посредством встроенной в насос системы регулирования частоты вращения до тех пор, пока их амплитуда не превысит разности между заданным значением давления и нулевым напором одинарного насоса при минимальной частоте вращения (на частоте 20 или 25 Гц). Если амплитуда колебаний выше указанной разности давлений, то на входе установки необходим монтаж редукционного клапана.

Устройство защитного отключения при перепаде напряжения

При установке устройства защитного отключения при появлении тока утечки в сочетании с частотными преобразователями необходимо учитывать, что данное устройство должно быть универсальным и соответствовать стандартам DIN/VDE 0664.

Защита от сухого хода Wilo-WMS

У используемых насосов серии Helix VE уже имеется встроенная система распознавания сухого хода в качестве защитного устройства насоса.

Данные по электронике/электромагнитной совместимости

Однонасосные установки с мощностью электродвигателя до 7,5 кВт включительно:

• Создаваемые помехи соответственно EN 61000-6-3
• Помехозащищенность соответственно EN 6100-6-1

Указание: В случае использования в жилых зданиях монтаж установок должен осуществлять только персонал, имеющий соответствующую квалификацию.

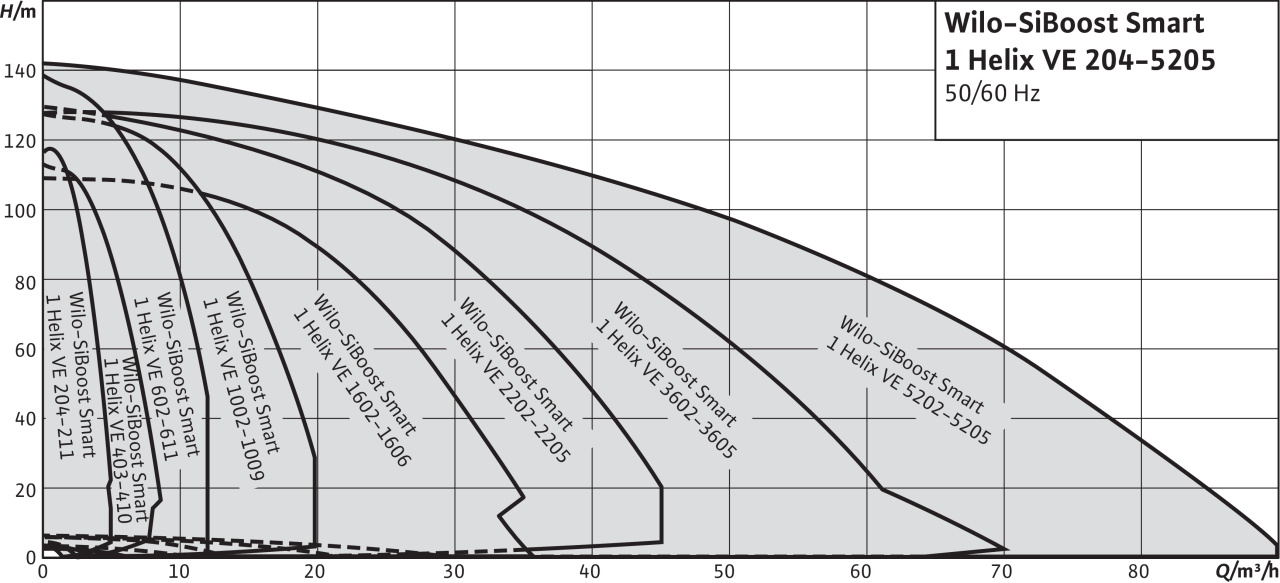

Рабочее поле

Рабочее поле
