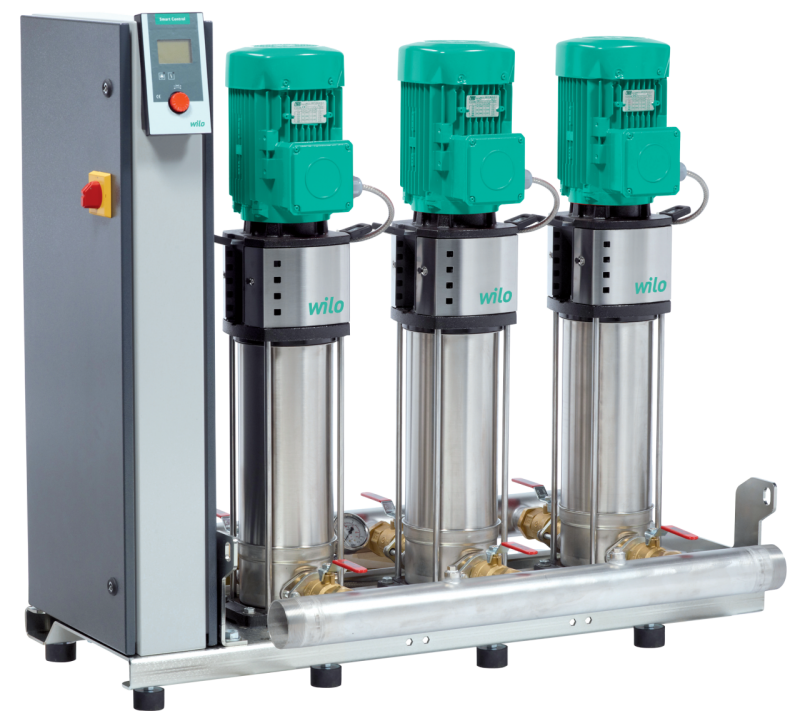

SiBoost Smart FC 2 Helix V 5206/2
Производитель — Wilo
Оценка (средняя 5)
Технический паспорт Характеристики - - - -  включая резервный насос Габаритный чертеж Приведены примеры установок. Принадлежности (заказываются отдельно): Опциональный комплект WMS для защиты от сухого хода Поверхность для установки:...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SiBoost Smart FC 2 Helix V 5206/2

Технический паспорт

Характеристики

- - - -  включая резервный насос

Габаритный чертеж

Приведены примеры установок.

Принадлежности (заказываются отдельно): Опциональный комплект WMS для защиты от сухого хода

Поверхность для установки: ровная и горизонтальная

Место установки: сухое, хорошо проветриваемое и защищенное от замерзания

Для облегчения технического обслуживания рекомендуется соблюдать рабочую зону 1 м вокруг установки.

Мощность
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T40 В°C
Максимальное рабочее давление pmax16 бар
Номинальные внутренние диаметры трубы на стороне всасывания RPSDN 125
Номинальные внутренние диаметры трубы с напорной стороны RPDDN 125
Число секций6
Количество резервных насосов1
Кол. рабочих насосов1
Мотор
Подключение к сети3~400 V, 50 Hz
Допустимый перепад напряженияВ±10 %
Класс изоляцииF
Степень защитыIP 55
Номинальная мощность электродвигателя P222.00 кВт
Номинальный ток 3~400 В, 50 Гц IN38.00 A
КПД электродвигателя ηm 50% 90,8 %
КПД электродвигателя ηm 75% 92,3 %
КПД электродвигателя ηm 100% 92,7 %
Материалы
Корпус насосаEN-GJL-250 (с катафорезным покрытием )
Вал насоса1.4057 [AISI431]
Рабочее колесо1.4307 [AISI304L]
Статическое уплотнениеEPDM
Mechanical sealQ1BE3GG
Данные для заказа
ИзделиеWilo
ТипSiBoost Smart FC 2 Helix V 5206/2
Арт.-№2540854
Вес, прим. m824 кг

Размеры и габаритные чертежи

Габаритный чертеж

Приведены примеры установок.

Принадлежности (заказываются отдельно): Опциональный комплект WMS для защиты от сухого хода

Поверхность для установки: ровная и горизонтальная

Место установки: сухое, хорошо проветриваемое и защищенное от замерзания

Для облегчения технического обслуживания рекомендуется соблюдать рабочую зону 1 м вокруг установки.

Номинальные внутренние диаметры трубы с напорной стороны RPD

DN 125

Номинальные внутренние диаметры трубы на стороне всасывания RPS

DN 125

Размеры H

1900 мм

Размеры H1

265 мм

Размеры H2

1761 мм

Размеры H3

125 мм

Размеры HP

1783 мм

Размеры HS

1900 мм

Размеры L

1080 мм

Размеры L1

500 мм

Размеры LS

800 мм

Размеры P

1286 мм

Размеры P1

1036 мм

Размеры P3

500 мм

Размеры X

1000 мм

Характеристики

Характеристики

- - - -  включая резервный насос

Схема подключения

Схема подключения

Smart Controller SC, пуск ОҐ-Δ

<p>x0: Подключение к сети</p><p>x1: Источник питания, насосы</p><ul><li><ul><li>1-6, насос 1</li><li>7-12, насос 2</li></ul></li></ul><p>x2: Подключение WSK </p><ul><li><ul><li>1-2, насос 1</li><li>3-4, насос 2</li><li>и т.д.</li></ul></li></ul><p>x3: Беспотенциальные контакты (сообщения)</p><ul><li><ul><li>1-3, SSM (обобщенная сигнализация неисправности)</li><li>4-6, SBM (обобщенная сигнализация рабочего состояния)</li></ul></li></ul><p>x4: Подключения для датчиков </p><ul><li><ul><li>1, датчик (In); 2, датчик (+)</li><li>3-4, внешнее вкл./выкл.</li><li>5-6, TLS (защита от сухого хода)</li><li>7-8, заданное значение 2</li></ul></li></ul><p>x5: Аналоговые выходы </p><ul><li><ul><li>1-2, факт. давление (0...10 В)</li></ul></li></ul>

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипSiBoost Smart FC 2 Helix V 5206/2
Арт.-№2540854
Номер EAN4048482380919
ЦветЗеленый/черный/серебристый
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg824
Длина (нетто) mm1880
Ширина (нетто) mm1286
Высота (нетто) mm1900
Вес (брутто) kg890
Длина (брутто) mm2600
Ширина (брутто) mm1350
Высота (брутто) mm2045
Вид упаковкиСпециальная палета
Свойства упаковкиТранспортировочная упаковка
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных вертикальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором. Готовность к подключению, установка на опорной раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулировочными устройствами.

Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.

Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Особенности/преимущества продукции

  • Прочная система, соответствующая всем требованиям DIN 1988 (EN 806)
  • Допуск WRAS/KTW/ACS для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
  • Высокоэффективная гидравлика насоса серии Helix V в сочетании со стандартными электродвигателями IEC IE2, при мощности 7,5 кВт и выше – со стандартным электродвигателем IE3 (опционально для электродвигателей меньшей мощности)
  • Уплотнение вала посредством не зависящего от направления вращения скользящего торцового уплотнения в картриджном исполнении для простого технического обслуживания
  • Простой дизайн соединительного элемента обеспечивает прямой доступ к скользящему торцовому уплотнению
  • Сменная муфта для замены скользящего торцового уплотнения без необходимости демонтажа электродвигателя (от 7,5 кВт)
  • Гидравлическая часть всей установки с улучшенными показателями по потере давления
  • Детали, контактирующие с водой, не подвержены коррозии
  • Удобный в эксплуатации прибор управления/регулирования SC-FC, максимальное качество регулирования с символьным ЖК-дисплеем, удобная навигация с наглядным меню и технологией «красная кнопка» для настройки параметров, поставляется с частотным преобразователем для бесступенчатой регулировки главного насоса
  • Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)

Оснащение/ функции

  • Высоконапорные центробежные насосы из нержавеющей стали серии Helix V
  • Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
  • Запорная арматура на стороне всасывания и напорной стороне каждого насоса
  • Обратный клапан на напорной стороне каждого насоса
  • Мембранный напорный резервуар 8 л, PN16, вкл. проточное оборудование, соответствующее стандарту DIN 4807, напорная сторона
  • Датчик давления (4 – 20 мА), напорная сторона
  • Манометр, напорная сторона
  • Автоматическая система управления насосом посредством полностью электронного

контроллера Smart (SC-FC) в корпусе из листовой стали, класс защиты IP 54, состоящем из внутреннего источника питания, микропроцессора с Soft-ПЛК, ЧП, аналоговых и цифровых входов и выходов.

Для облегчения технического обслуживания рекомендуется соблюдать рабочую зону 1 м вокруг установки.

Управление/индикация

  • Жидкокристаллический экран (с фоновой подсветкой) для индикации эксплуатационных параметров, параметров регулятора, рабочего состояния насосов, сообщений об ошибке и данных памяти истории
  • Управление через меню с символами и номерами меню
  • Светодиоды для индикации состояния установки (эксплуатация/неисправность)
  • Заводские предварительные установки параметров для упрощения ввода в эксплуатацию
  • Настройка эксплуатационных параметров и квитирование сообщений о неисправности посредством технологии «красная кнопка»
  • Запираемый на ключ главный выключатель
  • Режим с/без резервного насоса: по выбору через технический отдел
  • Счетчик рабочих часов для каждого насоса и всей системы
  • Счетчик коммутационных операций для каждого насоса и всей системы
  • Регистратор неисправностей для последних 16 событий

Регулирование

  • Полностью автоматические управление 1 – 4 нерегулируемыми насосами посредством сравнения заданных и фактических значений
  • Частотный преобразователь с синус-фильтром для бесступенчатого регулирования главного насоса
  • Переключение на второе заданное значение. Активируемое заданное значение для каждого контакта
  • Внешнее дистанционное изменение заданного значения посредством сигнала 4 – 20 мА
  • Автоматическое, зависимое от нагрузки подключение от 1 до n насос(ов) пиковой нагрузки в зависимости от регулируемых величин давления: постоянное, p-c
  • Контактор для подсоединения насосов , в исполнении SD комплектуется тепловыми расцепителями и таймером для комбинации «звезда/треугольник»
  • Возможность выбора 2 наборов параметров, простое меню (заданное значение и вид регулирования) или экспертное меню (эксплуатационные параметры и параметры регулирования)
  • Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)
  • Автоматическая настраиваемая смена работы насосов
    • Стандартная настройка: импульс – каждый раз при изменении задаваемых условий работы происходит переключение главного насоса без учета рабочих часов
    • Альтернатива: смена работы насосов по истечении рабочих часов, циклическая смена главного насоса по истечении заданного количества рабочих часов
  • Автоматический настраиваемый тестовый режим насоса (функция кратковременного включения насоса)
    • Возможность активации/дезактивации
    • Возможность свободного выбора периода времени между двумя тестовыми режимами
  • Возможность свободного программирования времени блокировки
  • Возможность произвольной настройки частоты вращения

Контроль

  • Вывод фактического значения системы посредством аналогового сигнала 0 – 10 В для обеспечения дополнительной возможности измерения/индикации; 10 В соответствуют конечному значению датчика
  • Сигнал датчика 4 – 20 мА (контроль целостности кабеля на участке датчика) для фактических значений регулируемых величин
  • Предохранение электродвигателей насосов в исполнении DOL: защитный выключатель электродвигателя, в исполнении SD: плавкий предохранитель в сочетании с тепловыми расцепителями
  • Автоматическое переключение рабочего насоса на резервный насос при неисправности
  • Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
  • Проверка нулевой подачи для отключения установки, если не происходит водозабор (возможность настройки параметра)
  • Функция заполнения трубы для заполнения пустых труб (первое заполнение потребительского трубопровода)
  • Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя

Интерфейсы

  • Беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности SBM/SSM
  • Возможность переключения логики между SBM и SSM
  • Контакты для внешнего включения/выключения, отсутствия воды и второго заданного значения. Заданное значение
  • Внешнее включение/выключение посредством контакта для дезактивации автоматического режима установки

Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)

  • Выключатель «ручной-0-автоматический»: предварительный выбор режима работы для каждого насоса и ручной режим при неисправности регулирования «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя), «O» (насос отключен, включение посредством системы управления невозможно) и «Автоматический» (насос деблокирован для автоматического режима посредством системы управления)
  • Реле коммутационное для PTC защиты электродвигателя
  • Раздельная сигнализация рабочего состояния/неисправности и сигнализация прекращения подачи воды
  • Преобразователь сигналов с 0/2 – 10 В/ на 0/4 – 20 мА
  • Устройство плавного пуска для насосов пиковой нагрузки
  • Подключение к системам управления зданием согласно VDI 3814

Рекомендуемые принадлежности (заказываются отдельно)

  • Опциональный комплект WMS для защиты от сухого хода
  • Гибкие соединительные трубопроводы или компенсаторы
  • Приемный резервуар в качестве разделителя систем
  • Мембранный напорный резервуар
  • Резьбовые крышки на системах с резьбовыми накопительными трубопроводами

Система шин (опционально)

  • BACnet, шина LON-Bus, Modbus RTU

Применимые стандарты

  • Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
  • Мембранный напорный резервуар/расширительные мембранные резервуары DIN 4807
  • EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами
  • Электрическое оснащение машин EN 60204-1
  • EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
  • Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
  • ЭМС - помехоустойчивость в промышленных зонах EN 61000-6-2
  • ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях EN 61000-6-3 (до 9,0 кВт, для этого используется EN 61000-6-4 – создаваемые помехи в промышленных зонах)
Мощность
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T40 В°C
Стандартное исполнение для рабочего давления pмакс16 бар
Число секций6
Количество резервных насосов1
Кол. рабочих насосов1
Мотор
Подключение к сети3~400 V, 50 Hz
Допустимый перепад напряженияВ±10 %
Класс изоляцииF
Степень защитыIP 55
Номинальная мощность электродвигателя P222.00 кВт
Номинальный ток 3~400 В, 50 Гц IN38.00 A
КПД электродвигателя ηm 50% 90,8 %
КПД электродвигателя ηm 75% 92,3 %
КПД электродвигателя ηm 100% 92,7 %
Материалы
Корпус насосаEN-GJL-250 (с катафорезным покрытием )
Вал насоса1.4057 [AISI431]
Рабочее колесо1.4307 [AISI304L]
Статическое уплотнениеEPDM
Mechanical sealQ1BE3GG
Подключения
Номинальные внутренние диаметры трубы на стороне всасывания RPSDN 125
Номинальные внутренние диаметры трубы с напорной стороны RPDDN 125
Данные для заказа
Вес, прим. m824 кг
ТипSiBoost Smart FC 2 Helix V 5206/2
Арт.-№2540854
