Wilo-SiBoost Smart (FC) Helix V

Описание серии

Аналогично рисунку

Тип

Высокоэффективная, готовая к подключению установка для водоснабжения (нормальновсасывающая) с 2 - 4 параллельно подключенными и вертикально расположенными высоконапорными центробежными насосами из высококачественной стали в исполнении с сухим ротором серии Helix V, вкл. контроллер Smart SC (предлягается с частотным преобразователем FC и без него)

Применение

• Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение

Особенности/преимущества продукции

• Прочная система, соответствующая DIN 1988 (EN 806)
• 2 - 4 параллельно подключенных, вертикальных высоконапорных центробежных насосов серии Helix V из нержавеющей стали
• Высокоэффективная гидравлическая часть насоса
• Вся система оптимизирована по потере давления
• Прибор управления/регулирования SC, с возможностью передачи данных для контроля состояния установки, ЖК-дисплеем, удобной навигацией и настройкой с помощью поворотной кнопки, с частотным преобразователем (или без него) для бесступенчатого регулирования главного насоса

Технические характеристики

• Подключение к 3-фазной сети 230 В/400 В В± 10%, 50 Гц
• Температура перекачиваемой жидкости макс. 50 В°C (по заказу 70 В°C)
• Макс. температура окружающей среды 40 В°C
• Рабочее давление 16 бар (по заказу 25 бар)
• Входное давление 10 бар
• Номинальный внутренний диаметр для подсоединения со стороны отводящего трубопровода R 1ВЅ" - DN 200
• Номинальный внутренний диаметр для подсоединения со стороны подвода R 1ВЅ" - DN 200
• Частота вращения 2850 об/мин
• Класс защиты IP 54 (прибор управления SC)
• Предохранители A, AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия электроснабжения
• Допустимые перекачиваемые среды (другие среды по запросу):
  • питьевая и подогретая питьевая вода;
  • Охлаждающая вода
  • вода для пожаротушения
  Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы. Установка соответствует DIN 1988 (EN 806)

Оснащение/функции

• 2-4 насоса на установку серий Helix V 4 ― Helix V 52 со стандартным электродвигателем класса IE2 , от 7,5 кВт и выше – со стандартным электродвигателем IE3 (опционально для электродвигателей меньшей мощности)
• Автоматическая система управления насосом посредством контроллера Smart SC Исполнение Smart FC оснащено дополнительным частотным преобразователем в распределительной коробке
• Детали, контактирующие с водой, не подвержены коррозии
• Фундаментная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума, подводку кабеля и встроенный подъемный механизм
• Запорная арматура на стороне всасывания и напорной стороне каждого насоса
• Обратный клапан на напорной стороне каждого насоса
• Мембранный напорный бак 8 л, PN16, напорная сторона
• Датчик давления, напорная сторона
• Манометр, напорная сторона
• В качестве опции с защитой от сухого хода с манометром, всасывающая сторона

Описание/конструкция

• Фундаментная рама: из оцинкованной стали, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых обычно применяемых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: применяется от 2 до 4 параллельно включенных насосов серий Helix V 4 ― Helix V 52. Все контактирующие с перекачиваемой средой детали для серий Helix V 4 ― Helix V 16 выполнены из нержавеющей стали; для серий Helix V 22 – Helix V 52 из нержавеющей стали/серого чугуна с катафоретическим покрытием. Другие исполнения – по запросу. Допуск KTW/WRAS/ACS для деталей, контактирующих с перекачиваемой средой
• Арматура: каждый насос с напорной и всасывающей стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW и, с напорной стороны, обратным клапаном с допуском DVGW/KTW.
• Мембранный напорный бак 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, с допуском DVGW/KTW, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и арматурой расхода с допуском DVGW/KTW согласно DIN 4807.
• Датчик давления: От 4 до 20 мА, расположен со стороны конечного давления для задействования центрального контроллера Smart SC
• Индикация давления: с помощью манометра (Гё 63 мм) со стороны конечного давления. Дополнительная цифровая индикация конечного давления на буквенно-цифровом ЖК-дисплее контроллера Smart SC
• Прибор управления/регулятор: в серийном исполнении установка оснащается контроллером Smart SC. Исполнения с FC поставляются дополнительно с частотным преобразователем.

Материалы

Helix V 4 ― Helix V 16

• Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
• Корпус насоса из нержавеющей стали 1.4301
• Вал из нержавеющей стали 1.4057
• 1.4404 защитная втулка вала
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Система трубопроводов из нержавеющей стали 1.4301

Helix V 22 ― Helix V 52

• Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
• Корпус насоса из серого чугуна EN-GJL 250 с катафоретическим покрытием
• Вал из нержавеющей стали 1.4057
• 1.4404 защитная втулка вала
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Система трубопроводов из нержавеющей стали 1.4301

Комплект поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

Опции

Other mains connections on request

Рекомендации по выбору и монтажу

Входное давление

При выборе установки следует учитывать максимально допустимое значение входного давления (см. технические характеристики). Макс. допустимое входное давление рассчитывается как максимальное рабочее давление установки за вычетом макс. высоты подачи насоса при Q = 0

Редукционный клапан

Если входное давление слишком высокое или изменяется в широких пределах, необходимо установить редукционный клапан, поддерживающий минимальное входное давление на постоянном уровне. Макс. допустимое отклонение входного давления около 1,0 бар

Расход

До 240 м³/ч (66 л/с), конфигурация установки согласно DIN 1988 (EN 806); с резервным насосом — до 320 м³/ч (88 л/с), если резервный насос используется как дополнительный агрегат пиковой нагрузки

Автоматический предохранительный выключатель, действующий при появлении тока утечки

При установке автоматических предохранительных выключателей, действующих при появлении тока утечки (в сочетании с частотными преобразователями), необходимо учитывать, что данное устройство должно быть чувствительным ко всем видам тока и соответствовать стандартам DIN/VDE 0664

Защита от сухого хода Wilo-WMS

В соответствии с DIN 1988 (EN 806) требуется установка защиты от сухого хода, если установки повышения давления подключены непосредственно к общественной системе водоснабжения; этим предотвращается возможное падение входного давления в трубопроводе водоснабжения до значений ниже 1,0 бар. Просьба заказать это при заказе установки повышения давления. В таком случае WMS встраивается на заводе в установку повышения давления, соединяется электрокабелями, после чего в рамках окончательного тестирования установки проверяется на правильность функционирования

Стандарты/директивы

Установка в целом соответствует следующим требованиям

• DIN 1988, часть 5
• DIN 1988, часть 6* (**)

* Необходимо следовать указаниям DIN 1988 (EN 806) и предприятий водоснабжения. Электронные компоненты установки соответствует требованиям

• VDE 0100, часть 430/часть 540
• VDE 0110, часть 1/часть 2
• VDE 0660, часть 101/часть 107 и
• DIN 40719/IEC 754

Для использования и эксплуатации установки повышения давления всегда следует соблюдать предписания DIN 1988 (EN 806). (**)Это не действительно для установок пожаротушения согласно DIN 14462. Просьба запросить их отдельно

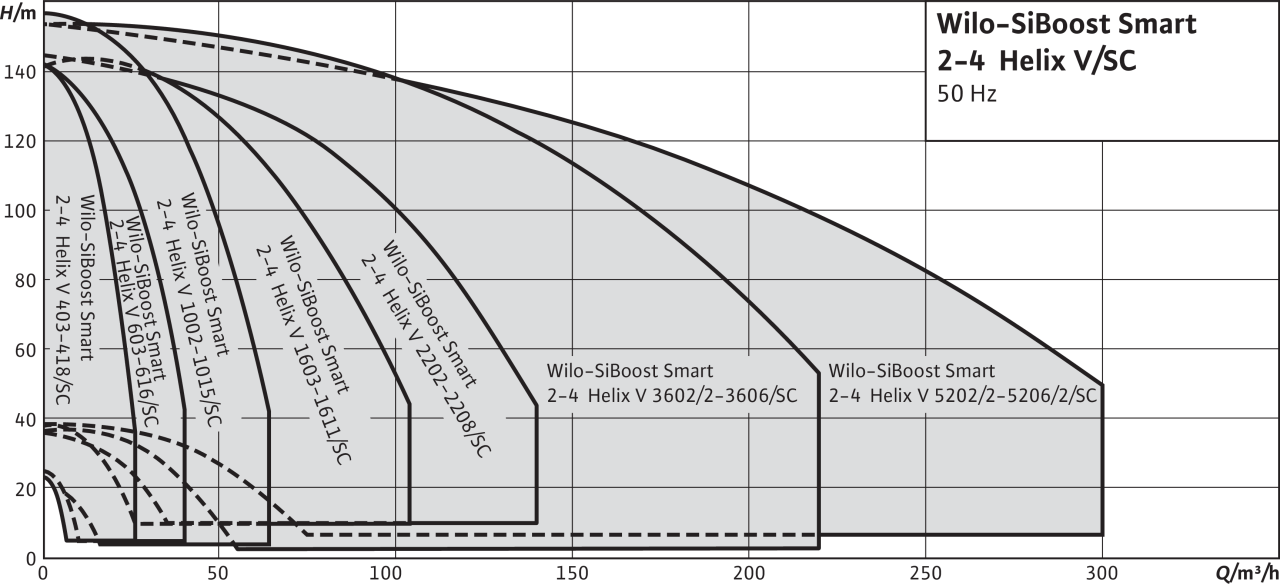

Рабочее поле

Рабочее поле
