Wilo-SiBoost Smart (FC) Helix V

Технический паспорт

Характеристики

- - - -  включая резервный насос

Габаритный чертеж

Приведены примеры установок.

Принадлежности (заказываются отдельно): Опциональный комплект WMS для защиты от сухого хода

Поверхность для установки: ровная и горизонтальная

Место установки: сухое, хорошо проветриваемое и защищенное от замерзания

Для облегчения технического обслуживания рекомендуется соблюдать рабочую зону 1 м вокруг установки.

Размеры и габаритные чертежи

Габаритный чертеж

Приведены примеры установок.

Принадлежности (заказываются отдельно): Опциональный комплект WMS для защиты от сухого хода

Поверхность для установки: ровная и горизонтальная

Место установки: сухое, хорошо проветриваемое и защищенное от замерзания

Для облегчения технического обслуживания рекомендуется соблюдать рабочую зону 1 м вокруг установки.

Номинальные внутренние диаметры трубы с напорной стороны RPD

Номинальные внутренние диаметры трубы на стороне всасывания RPS

Размеры H

Размеры H1

Размеры H3

Размеры HP

Размеры HS

Размеры L

Размеры L1

Размеры LS

Размеры P

Размеры P1

Размеры P3

Размеры P4

Размеры X

Характеристики

Характеристики

- - - -  включая резервный насос

Схема подключения

Схема подключения

Smart Controller SC, прямой пуск

x0: Электроподключение к сети

x1: электропитание насосов; 1–3 – насос 1; 4–6 – насос 2

x2: Разъем WSK: 1–2 – насос 1; 3–4 – насос 2 и т. д.

x3: беспотенциальные контакты (сигнализация); 1–3 – SSM (обобщенная сигнализация неисправности); 4–6 – SBM (обобщенная сигнализация рабочего состояния)

x4: Разъемы для датчиков: 1 – датчик (In); 2 – датчик (+); 3–4 – внешнее включение/выключение; 5–6 – TLS (защита от сухого хода); 7–8 – заданное значение 2

x5: Аналоговые выходы: 1–2 – факт. давление (0...10 В)

Данные для заказа

Описание изделия

Полный текст

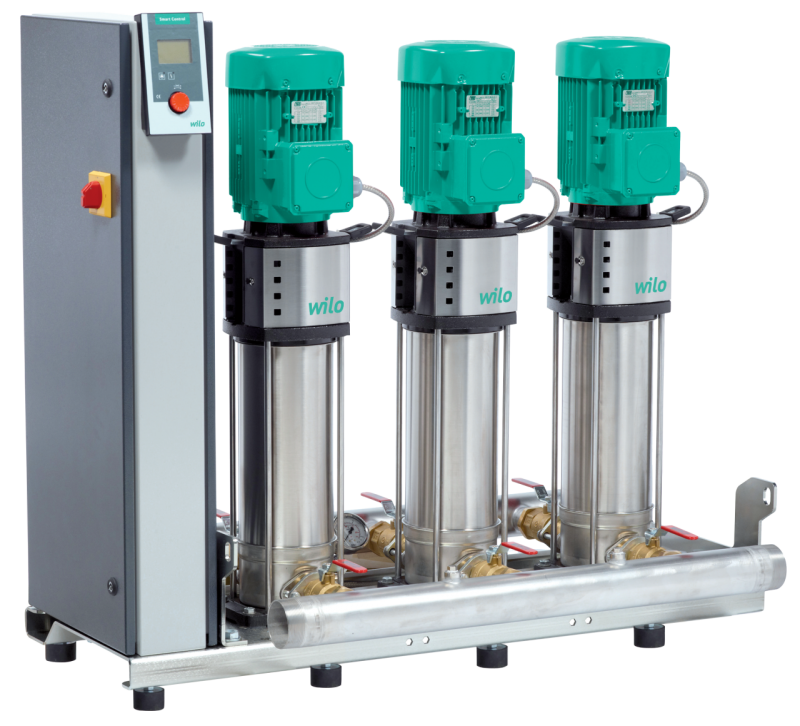

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных вертикальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором. Готовность к подключению, установка на опорной раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулировочными устройствами.

Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.

Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Особенности/преимущества продукции

• Прочная система, соответствующая всем требованиям DIN 1988 (EN 806)
• Допуск WRAS/KTW/ACS для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
• Высокоэффективная гидравлика насоса серии Helix V в сочетании со стандартными электродвигателями IEC IE2, при мощности 7,5 кВт и выше – со стандартным электродвигателем IE3 (опционально для электродвигателей меньшей мощности)
• Уплотнение вала посредством не зависящего от направления вращения скользящего торцового уплотнения в картриджном исполнении для простого технического обслуживания
• Простой дизайн соединительного элемента обеспечивает прямой доступ к скользящему торцовому уплотнению
• Сменная муфта для замены скользящего торцового уплотнения без необходимости демонтажа электродвигателя (от 7,5 кВт)
• Гидравлическая часть всей установки с улучшенными показателями по потере давления
• Детали, контактирующие с водой, не подвержены коррозии
• Удобный в эксплуатации прибор управления/регулирования SC-FC, максимальное качество регулирования с символьным ЖК-дисплеем, удобная навигация с наглядным меню и технологией «красная кнопка» для настройки параметров, поставляется с частотным преобразователем для бесступенчатой регулировки главного насоса
• Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)

Оснащение/ функции

• Высоконапорные центробежные насосы из нержавеющей стали серии Helix V
• Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
• Запорная арматура на стороне всасывания и напорной стороне каждого насоса
• Обратный клапан на напорной стороне каждого насоса
• Мембранный напорный резервуар 8 л, PN16, вкл. проточное оборудование, соответствующее стандарту DIN 4807, напорная сторона
• Датчик давления (4 – 20 мА), напорная сторона
• Манометр, напорная сторона
• Автоматическая система управления насосом посредством полностью электронного

контроллера Smart (SC-FC) в корпусе из листовой стали, класс защиты IP 54, состоящем из внутреннего источника питания, микропроцессора с Soft-ПЛК, ЧП, аналоговых и цифровых входов и выходов.

Для облегчения технического обслуживания рекомендуется соблюдать рабочую зону 1 м вокруг установки.

Управление/индикация

• Жидкокристаллический экран (с фоновой подсветкой) для индикации эксплуатационных параметров, параметров регулятора, рабочего состояния насосов, сообщений об ошибке и данных памяти истории
• Управление через меню с символами и номерами меню
• Светодиоды для индикации состояния установки (эксплуатация/неисправность)
• Заводские предварительные установки параметров для упрощения ввода в эксплуатацию
• Настройка эксплуатационных параметров и квитирование сообщений о неисправности посредством технологии «красная кнопка»
• Запираемый на ключ главный выключатель
• Режим с/без резервного насоса: по выбору через технический отдел
• Счетчик рабочих часов для каждого насоса и всей системы
• Счетчик коммутационных операций для каждого насоса и всей системы
• Регистратор неисправностей для последних 16 событий

Регулирование

• Полностью автоматические управление 1 – 4 нерегулируемыми насосами посредством сравнения заданных и фактических значений
• Частотный преобразователь с синус-фильтром для бесступенчатого регулирования главного насоса
• Переключение на второе заданное значение. Активируемое заданное значение для каждого контакта
• Внешнее дистанционное изменение заданного значения посредством сигнала 4 – 20 мА
• Автоматическое, зависимое от нагрузки подключение от 1 до n насос(ов) пиковой нагрузки в зависимости от регулируемых величин давления: постоянное, p-c
• Контактор для подсоединения насосов , в исполнении SD комплектуется тепловыми расцепителями и таймером для комбинации «звезда/треугольник»
• Возможность выбора 2 наборов параметров, простое меню (заданное значение и вид регулирования) или экспертное меню (эксплуатационные параметры и параметры регулирования)
• Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)
• Автоматическая настраиваемая смена работы насосов
  • Стандартная настройка: импульс – каждый раз при изменении задаваемых условий работы происходит переключение главного насоса без учета рабочих часов
  • Альтернатива: смена работы насосов по истечении рабочих часов, циклическая смена главного насоса по истечении заданного количества рабочих часов
• Автоматический настраиваемый тестовый режим насоса (функция кратковременного включения насоса)
  • Возможность активации/дезактивации
  • Возможность свободного выбора периода времени между двумя тестовыми режимами
• Возможность свободного программирования времени блокировки
• Возможность произвольной настройки частоты вращения

Контроль

• Вывод фактического значения системы посредством аналогового сигнала 0 – 10 В для обеспечения дополнительной возможности измерения/индикации; 10 В соответствуют конечному значению датчика
• Сигнал датчика 4 – 20 мА (контроль целостности кабеля на участке датчика) для фактических значений регулируемых величин
• Предохранение электродвигателей насосов в исполнении DOL: защитный выключатель электродвигателя, в исполнении SD: плавкий предохранитель в сочетании с тепловыми расцепителями
• Автоматическое переключение рабочего насоса на резервный насос при неисправности
• Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
• Проверка нулевой подачи для отключения установки, если не происходит водозабор (возможность настройки параметра)
• Функция заполнения трубы для заполнения пустых труб (первое заполнение потребительского трубопровода)
• Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя

Интерфейсы

• Беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности SBM/SSM
• Возможность переключения логики между SBM и SSM
• Контакты для внешнего включения/выключения, отсутствия воды и второго заданного значения. Заданное значение
• Внешнее включение/выключение посредством контакта для дезактивации автоматического режима установки

Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)

• Выключатель «ручной-0-автоматический»: предварительный выбор режима работы для каждого насоса и ручной режим при неисправности регулирования «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя), «O» (насос отключен, включение посредством системы управления невозможно) и «Автоматический» (насос деблокирован для автоматического режима посредством системы управления)
• Реле коммутационное для PTC защиты электродвигателя
• Раздельная сигнализация рабочего состояния/неисправности и сигнализация прекращения подачи воды
• Преобразователь сигналов с 0/2 – 10 В/ на 0/4 – 20 мА
• Устройство плавного пуска для насосов пиковой нагрузки
• Подключение к системам управления зданием согласно VDI 3814

Рекомендуемые принадлежности (заказываются отдельно)

• Опциональный комплект WMS для защиты от сухого хода
• Гибкие соединительные трубопроводы или компенсаторы
• Приемный резервуар в качестве разделителя систем
• Мембранный напорный резервуар
• Резьбовые крышки на системах с резьбовыми накопительными трубопроводами

Система шин (опционально)

• BACnet, шина LON-Bus, Modbus RTU

Применимые стандарты

• Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
• Мембранный напорный резервуар/расширительные мембранные резервуары DIN 4807
• EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами
• Электрическое оснащение машин EN 60204-1
• EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
• Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
• ЭМС - помехоустойчивость в промышленных зонах EN 61000-6-2
• ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях EN 61000-6-3 (до 9,0 кВт, для этого используется EN 61000-6-4 – создаваемые помехи в промышленных зонах)
