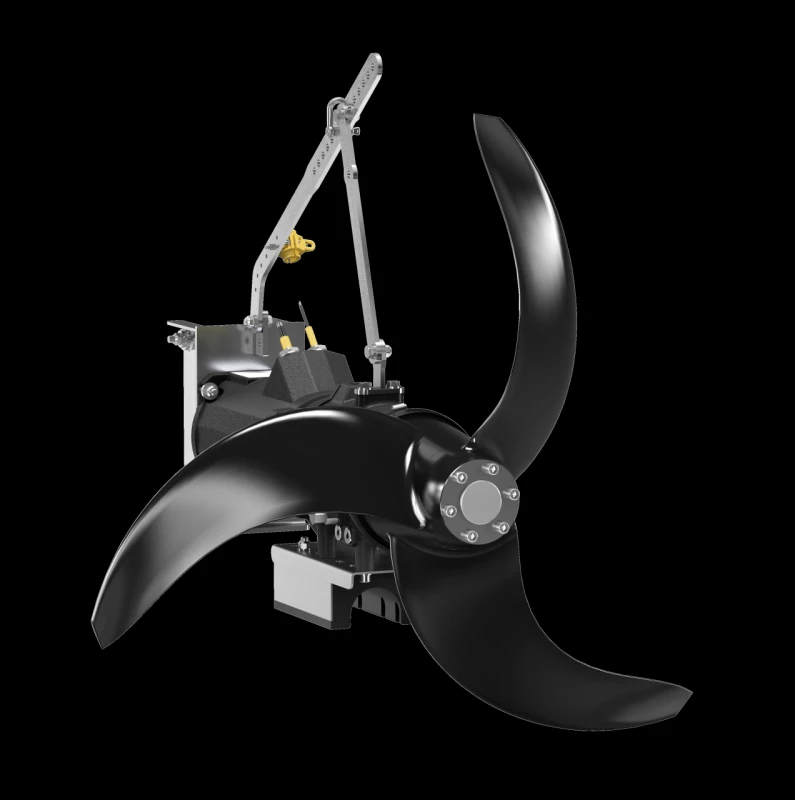

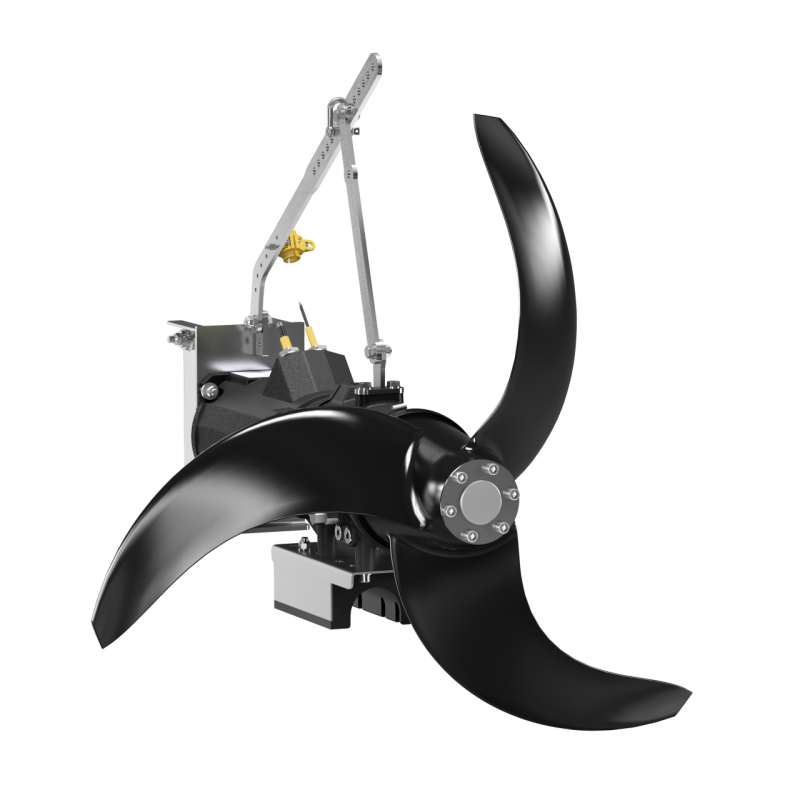

TRE 226-3.35-4/12
Производитель — Wilo
Оценка (средняя 4)
Технический паспорт Конструкция/направление вращения Агрегат Потребляемая мощность P 1.1 2.1 кВт Макс. сила тяги F 2,450 Н Вес макс.* m 208 кг Взрывозащита ATEX Классификация взрывозащиты ATEX II 2G Ex d IIB T4 Gb Степень защиты IP 68 Данные...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TRE 226-3.35-4/12

Технический паспорт

Конструкция/направление вращения

Агрегат
Потребляемая мощность P1.12.1 кВт
Макс. сила тяги F2,450 Н
Вес макс.* m208 кг
ВзрывозащитаATEX
Классификация взрывозащиты ATEXII 2G Ex d IIB T4 Gb
Степень защитыIP 68
Данные мотора
Тип электродвигателяTE 17-4/12R-E4
Тип электродвигателяПогружной электродвигатель согласно стандарту DIN/VDE 0530 (IEC 34)
Подключение к сети3~400 V, 50 Hz
Номинальный ток IN4.65 A
Пусковой ток - прямой IA47 A
Пусковой ток - звезда-треугольник IA16 A
Потребляемая мощность P12.25 кВт
Номинальная мощность электродвигателя P21.90 кВт
Номинальная частота вращения n1466 об/мин
КПД ηM86.20
Коэффициент мощности cos φ0.69
Температура перекачиваемой жидкости T+3 ... +40 В°C
Макс. глубина погружения20 м
Класс изоляцииH
Макс. число пусков t15
min. switching break t3
Starting torque M67 Nm
Момент инерции массы0.0108 кг/м2
Подшипник электродвигателя1 радиальный шарикоподшипник, 1 двухрядный угловой шарикоподшипник

Конструкция

1 = рама, 2 = кабель, 3 = камера привода, 4 = маслоналивные пробки, 5 = пропеллер, 6 = форкамера, 7 = устройство контроля герметичности камеры уплотнений (в качестве опции), 8 = винты слива масла, 9 = планетарный редуктор, 10 = камера уплотнений, 11 = электродвигатель, 12 = уплотняющее кольцо ступицы (в качестве опции), 13 = защитное кольцо

Привод
Тип редукторам 2,0 согласно DIN 780/P10 (ISO 54); Закаленные и отшлифованные солнечная и планетарная шестерни, коронная шестерня с ударной нагрузкой
Подшипник редуктора6 игольчатых подшипников (планетарных), 2 конических роликоподшипника (регулируемый выходной вал), зубчатые зацепления с высокой усталостной прочностью
Срок службы Lh10> 100 000 часов работы, ISO 281
Пропеллер
Тип пропеллера2-лопастный пропеллер с самоочищающейся ступицей; изогнут в обратном направлении; благодаря этому защищен от засорения и наматывания
Номинальный внутренний диаметр пропеллера2600 мм
Частота вращения пропеллера n35 об/мин
Передаточное число редуктора40.74
Материалы
Корпус электродвигателяEN-GJL-250
Вал электродвигателя1.4021
Корпус редуктораEN-GJL 250
Планетарная шестерня1.7131
Коронная шестерня1.5216
Солнечная шестерня1.7131
Выходной вал1.4462
Статическое уплотнениеFPM
Уплотнение со стороны насосаSiC/SiC
Уплотнение редукторной/отстойной камерыFPM
Уплотнение редукторной/отстойной камерыSiC/SiC
Уплотнение со стороны электродвигателяFPM
ПропеллерGfK Vinylester
Ступица пропеллераEN-GJS-400-15
Объем и сорта для заполнения
Смесь отстойной камерыТрансмиссионное масло CLP, ISO VG 220
Объем для заполнения отстойной камеры V1.00 л
Смесь редукторной камерыТрансмиссионное масло CLP, ISO VG 220
Объем для заполнения редукторной камеры V0.60 л
Смесь камеры уплотненийВазелиновое масло
Объем для заполнения камеры уплотнений V1.10 л

Размеры и габаритные чертежи

Габаритный чертеж

Wilo-EMU TRE 226-3

Размеры F

1290 мм

Размеры L

1140 мм

Вес макс.* m

208 кг
