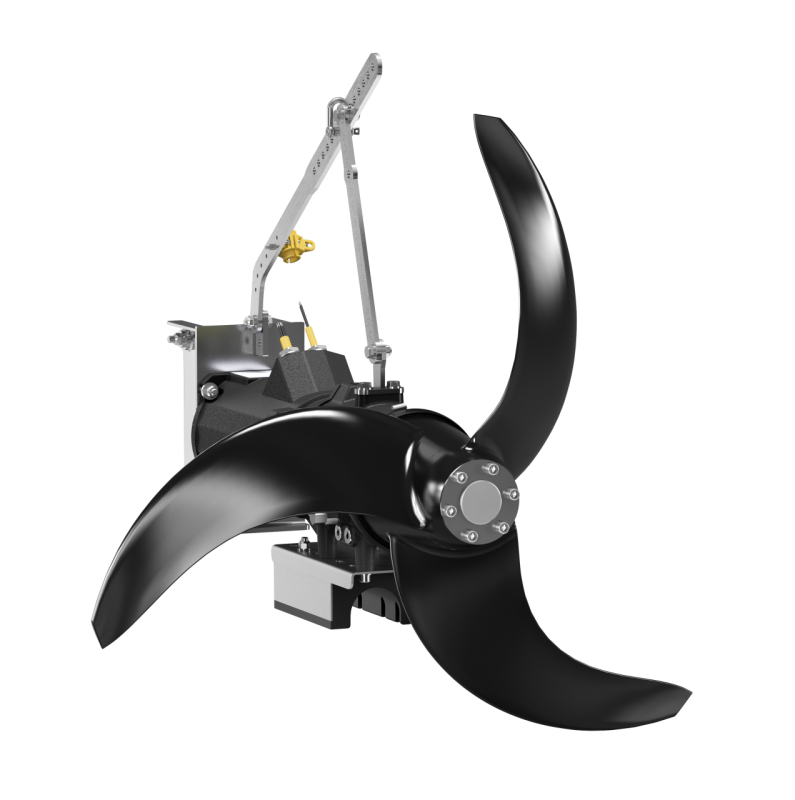

TRE 321.40-4/12

Производитель — Wilo

Оценка (средняя 5)

Технический паспорт Конструкция/направление вращения Агрегат Потребляемая мощность P 1.1 2.3 кВт Макс. сила тяги F 2,100 Н Вес макс.* m 220 кг Взрывозащита ATEX Классификация взрывозащиты ATEX II 2G Ex d IIB T4 Gb Степень защиты IP 68 Данные...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — TRE 321.40-4/12

Технический паспорт

Конструкция/направление вращения

Агрегат
Потребляемая мощность P_1.1	2.3 кВт
Макс. сила тяги F	2,100 Н
Вес макс.* m	220 кг
Взрывозащита	ATEX
Классификация взрывозащиты ATEX	II 2G Ex d IIB T4 Gb
Степень защиты	IP 68
Данные мотора
Тип электродвигателя	TE 17-4/12R
Тип электродвигателя	Погружной электродвигатель согласно стандарту DIN/VDE 0530 (IEC 34)
Подключение к сети	3~400 V, 50 Hz
Номинальный ток I_N	5.50 A
Пусковой ток - прямой I_A	47 A
Пусковой ток - звезда-треугольник I_A	16 A
Потребляемая мощность P₁	2.90 кВт
Номинальная мощность электродвигателя P₂	2.50 кВт
Номинальная частота вращения n	1454 об/мин
КПД η_M	86.70
Коэффициент мощности cos φ	0.77
Температура перекачиваемой жидкости T	+3 ... +40 В°C
Макс. глубина погружения	20 м
Класс изоляции	H
Макс. число пусков t	15
min. switching break t	3
Starting torque M	67 Nm
Момент инерции массы	0.0108 кг/м2
Подшипник электродвигателя	1 радиальный шарикоподшипник, 1 двухрядный угловой шарикоподшипник

Конструкция

1 = рама, 2 = кабель, 3 = камера привода, 4 = маслоналивные пробки, 5 = пропеллер, 6 = форкамера, 7 = устройство контроля герметичности камеры уплотнений (в качестве опции), 8 = винты слива масла, 9 = планетарный редуктор, 10 = камера уплотнений, 11 = электродвигатель, 12 = уплотняющее кольцо ступицы (в качестве опции), 13 = защитное кольцо

Привод
Тип редуктора	м 2,0 согласно DIN 780/P10 (ISO 54); Закаленные и отшлифованные солнечная и планетарная шестерни, коронная шестерня с ударной нагрузкой
Подшипник редуктора	6 игольчатых подшипников (планетарных), 2 конических роликоподшипника (регулируемый выходной вал), зубчатые зацепления с высокой усталостной прочностью
Срок службы Lh10	> 100 000 часов работы, ISO 281
Пропеллер
Тип пропеллера	3-лопастный пропеллер с самоочищающейся ступицей; изогнут в обратном направлении; благодаря этому защищен от засорения и наматывания
Номинальный внутренний диаметр пропеллера	2100 мм
Частота вращения пропеллера n	40 об/мин
Передаточное число редуктора	36.425
Материалы
Корпус электродвигателя	EN-GJL-250
Вал электродвигателя	1.4021
Корпус редуктора	EN-GJL 250
Планетарная шестерня	1.7131
Коронная шестерня	1.5216
Солнечная шестерня	1.7131
Выходной вал	1.4462
Статическое уплотнение	FPM
Уплотнение со стороны насоса	SiC/SiC
Уплотнение редукторной/отстойной камеры	FPM
Уплотнение редукторной/отстойной камеры	SiC/SiC
Уплотнение со стороны электродвигателя	FPM
Пропеллер	GfK Vinylester
Ступица пропеллера	EN-GJL-400-15
Объем и сорта для заполнения
Смесь отстойной камеры	Трансмиссионное масло CLP, ISO VG 220
Объем для заполнения отстойной камеры V	1.00 л
Смесь редукторной камеры	Трансмиссионное масло CLP, ISO VG 220
Объем для заполнения редукторной камеры V	0.60 л
Смесь камеры уплотнений	Вазелиновое масло
Объем для заполнения камеры уплотнений V	1.10 л

Размеры и габаритные чертежи

Габаритный чертеж

Wilo-EMU TRE 321

Размеры F

1250 мм

Размеры L

1100 мм

Вес макс.* m

220 кг
