Технический паспорт
Характеристики
Схема подключения
Мощность | |
---|---|
Температура перекачиваемой жидкости T | -5...+90 В°C |
Температура окружающей среды, макс. T | 40 В°C |
Максимальное рабочее давление pmax | 50 бар |
Мотор | |
Класс изоляции | F |
Степень защиты | IP 55 |
Подключение к сети | 3~400/690 В, 50 Гц |
Номинальная мощность электродвигателя P2 | 55 кВт |
Номинальный ток 3~400 В, 50 Гц IN | 95.6 A |
КПД электродвигателя ηm 50% | 93,6 % |
КПД электродвигателя ηm 75% | 94,4 % |
КПД электродвигателя ηm 100% | 94,4 % |
Подключения | |
Номинальный внутренний диаметр фланца (с напорной стороны) | DN 80 |
Номинальный внутренний диаметр фланца (на стороне всасывания) | DN 100 |
Уровень номинального давления (с напорной стороны) PN | PN 25 |
Уровень номинального давления (на стороне всасывания) PN | PN 25 |
Материалы | |
Рабочее колесо | EN-GJL-200 |
Корпус насоса | EN-GJS 400/EN-GJL 250 |
Корпус насоса | EN-GJL-250 |
Вал насоса | 1.4028 [AISI420B] |
Статическое уплотнение | NBR |
Mechanical seal | U2BPGG/UBPGF |
Данные для заказа | |
Изделие | Wilo |
Тип | H 16002-55-2 |
Арт.-№ | 4191902 |
Вес, прим. m | 812.0 кг |
Размеры и габаритные чертежи
Габаритный чертеж
Номинальный внутренний диаметр DN1
100Номинальный внутренний диаметр DN2
80Фланец PN1
25Фланец PN2
63Размеры B
190 ммРазмеры B1
720 ммРазмеры B2
840 ммРазмеры B3
800 ммРазмеры C
418 ммРазмеры D
903 ммРазмеры E
280 ммРазмеры F
280 ммРазмеры G
30 ммРазмеры H
552 ммРазмеры H1
140 ммРазмеры H3
400 ммРазмеры H4
680 ммРазмеры I
30 ммРазмеры J
80 ммРазмеры K
52 ммРазмеры L
1,871 ммРазмеры L1
1,645 ммРазмеры L2
300 ммРазмеры S1
76 ммРазмеры Г?S4
22 ммХарактеристики

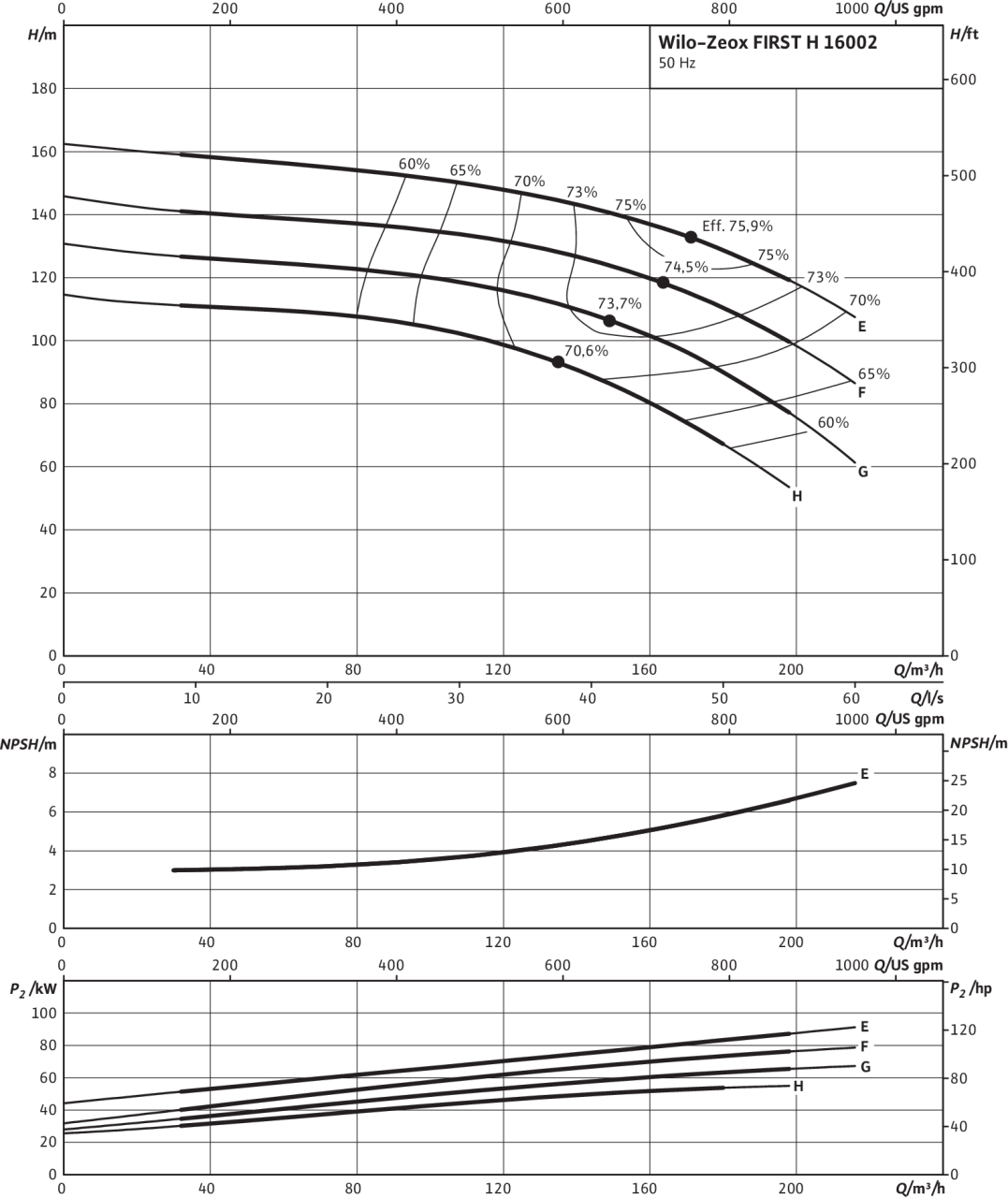

Характеристики
Данные для заказа
Данные для заказа | |
---|---|
Изделие | Wilo |
Тип | H 16002-55-2 |
Арт.-№ | 4191902 |
Номер EAN | 4048482461229 |
Минимальное количество для заказа | 1 |
Единица минимального кол-ва для заказа | PCE |
Вес (нетто) kg | 812 |
Длина (нетто) mm | 1871 |
Ширина (нетто) mm | 840 |
Высота (нетто) mm | 552 |
Вес (брутто) kg | 853 |
Описание изделия
Полный текст
Горизонтальный, многоступенчатый, высокоэффективный, нормальновсасывающий высоконапорный центробежный насос с автономными соединениями.
Этот нормальновсасывающий высоконапорный центробежный насос в компактном исполнении отличается эффективностью и удобным техобслуживанием. Соответствующий стандарту IEC электродвигатель, в серийном исполнении оснащенный датчиком PTC, и специально разработанная гидравлическая часть обеспечивают высокую эффективность. Сальниковое уплотнение входит в комплектацию по запросу, заменяется без демонтажа насоса благодаря уникальной конструкции «Twinner-System».
Применение
Насос предназначен для использования в товарном сельском хозяйстве, водоснабжении, повышении давления, пожаротушении, а также в отоплении, кондиционировании, охлаждении.
Основные особенности/преимущества продукта
Комплект поставки
Мощность | |
---|---|
Температура перекачиваемой жидкости T | -5...+90 В°C |
Температура окружающей среды, макс. T | 40 В°C |
Максимальное рабочее давление pmax | 50 бар |
Мотор | |
Класс изоляции | F |
Степень защиты | IP 55 |
Подключение к сети | 3~400/690 В, 50 Гц |
Номинальная мощность электродвигателя P2 | 55 кВт |
Номинальный ток 3~400 В, 50 Гц IN | 95.6 A |
КПД электродвигателя ηm 50% | 93,6 % |
КПД электродвигателя ηm 75% | 94,4 % |
КПД электродвигателя ηm 100% | 94,4 % |
Подключения | |
Номинальный внутренний диаметр фланца (с напорной стороны) | DN 80 |
Номинальный внутренний диаметр фланца (на стороне всасывания) | DN 100 |
Уровень номинального давления (с напорной стороны) PN | PN 25 |
Уровень номинального давления (на стороне всасывания) PN | PN 25 |
Материалы | |
Рабочее колесо | EN-GJL-200 |
Корпус насоса | EN-GJS 400/EN-GJL 250 |
Корпус насоса | EN-GJL-250 |
Вал насоса | 1.4028 [AISI420B] |
Статическое уплотнение | NBR |
Mechanical seal | U2BPGG/UBPGF |
Данные для заказа | |
Изделие | Wilo |
Тип | H 16002-55-2 |
Арт.-№ | 4191902 |
Вес, прим. m | 812.0 кг |
Купить Zeox FIRST H 16002-55-2 в регионе Ярославль.
